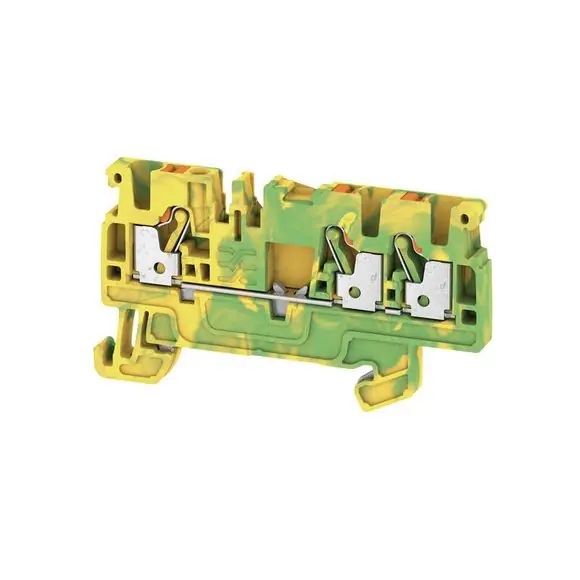

A3C 2.5 PE Akce

Popis

Rozměry a hmotnosti

Hloubka36,5 mmHloubka (v palcích)1,437 inchHloubka včerně DIN lišty37 mmVýška66,5 mmVýška (v palcích)2,618 inchŠířka5,1 mmŠířka (v palcích)0,201 inchČistá hmotnost10,85 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-60 °C85 °C Trvalá provozní teplota, min.-60 °CTrvalá provozní teplota, max.130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.273 kg CO2 eq.

Údaje materiálu

Základní materiálWemid Barevnýzelená / žlutá Barva provozních prvkůOranžová Klasifikace hořlavosti UL 94V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)TUEV16ATEX7909U Č. osvědčení (IECEX)IECEXTUR16.0036U Průřez vodiče max. (ATEX)2.5 mm² Průřez vodiče max. (IECEX)2.5 mm² Značení EN 60079-7Ex eb II C Gb Ex 2014/34/EU značkaII 2 G D

Specifikace systému

Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň3 Počet pólů na řadu1 PE připojeníAno Nosná lištaTS 35 N-funkceNe PE funkceAno Funkce PENNe

Další technická data

Návod k instalaciNosná lišta Otevřené stranypravá PříchytkaNe S připínacími kolíkyNe Typ montážeTS 35 Typ upevněníPříchytka Verze testovaná ve výbušném prostředíAno

Vodiče k upevnění (další připojení)

Typ připojení, další připojeníPUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.0,75 mm²Dvojdutinka, max.0,5 mm²Délka odizolování10 mmDélka trubky pro dvojité kabelové dutinky podle průřezu

Průřez, min.:

0,5 mm²

Průřez, max.:

0,75 mm²

Délka trubky, min.:

8 mm

Délka trubky, max.:

12 mm

Délka trubky pro kabelovou dutinku bez plastového límce podle průřezu

Průřez, min.:

0,25 mm²

Průřez, max.:

0,25 mm²

Délka trubky, min.:

5 mm

Délka trubky, max.:

5 mm

Průřez, min.:

0,5 mm²

Průřez, max.:

1 mm²

Délka trubky, min.:

6 mm

Délka trubky, max.:

10 mm

Průřez, min.:

1,5 mm²

Průřez, max.:

2,5 mm²

Délka trubky, min.:

7 mm

Délka trubky, max.:

12 mm

Délka trubky pro kabelovou dutinku s plastovým límcem podle průřezu

Průřez, min.:

0,14 mm²

Průřez, max.:

0,34 mm²

Délka trubky, min.:

6 mm

Délka trubky, max.:

8 mm

Průřez, min.:

0,5 mm²

Průřez, max.:

1 mm²

Délka trubky, min.:

6 mm

Délka trubky, max.:

12 mm

Průřez, min.:

1,5 mm²

Průřez, max.:

2,5 mm²

Délka trubky, min.:

8 mm

Délka trubky, max.:

12 mm

Délka tubusu pro dvojitou koncovku

Délka tubusu:

min.:

8 mm

max.:

12 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

0,75 mm²

Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

5 mm

Průřez připojení vodiče:

jmen.:

0,25 mm²

Délka tubusu:

min.:

6 mm

max.:

10 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

1 mm²

Délka tubusu:

min.:

7 mm

max.:

12 mm

Průřez připojení vodiče:
