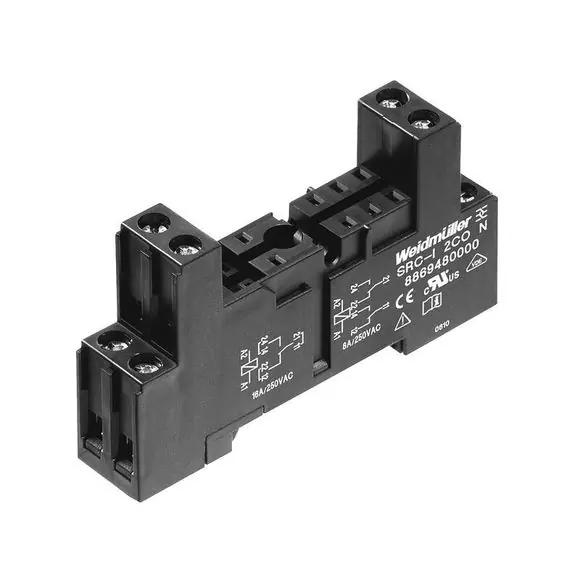

Popis
Rozměry a hmotnosti
Hloubka42,3 mmHloubka (v palcích)1,665 inchVýška77 mmVýška (v palcích)3,031 inchŠířka15,8 mmŠířka (v palcích)0,622 inchČistá hmotnost37 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C70 °C VlhkostRel. vlhkost 40 °C / 93 %, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Jmenovité údaje UL
Č. osvědčení (cURus)E223759
Strana zátěže
Rated switching voltage250 V AC Trvalý proud8 A @ 2CO; 12 A @ 1CO without bridged output wire connections; 16 A @ 1CO with bridged output wire connections Max. spínací napětí, AC250 VTyp kontaktu2 CO contact
Obecné údaje
Verzeplochý design Nosná lištaTS 35 Barevnýčerná Klasifikace hořlavosti UL 94V-0
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Skupina izolačního materiáluIIIa Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 4 mm Dielektrická pevnost, kontrolní strana – strana zátěže4 kVef / 1 min Typ izolace u vstupu a výstupuZákladní izolace Dielektrická pevnost sousedních kontaktů2,5 kVeff / 1 min. Typ izolace u okolních kontaktůFunkční izolace Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (CSA)249409-2295474 Č. osvědčení (cURus)E223759
Data připojení
Metoda připojení vodičeŠroubové připojení Délka odizolování, jmenovité připojení8 mmUtahovací moment, min.0,5 NmUtahovací moment, max.0,7 NmRozsah sevření, jmenovité připojení2,5 mm²Upínací rozsah, min.1 mm²Upínací rozsah, max.2,5 mm²Průřez vodiče, pevný, min.1 mm²Průřez vodiče, pevný, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min.1 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.1 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.1 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.2,5 mm²Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.1 mm²Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.1,5 mm²Velikost noževelikost PZ1 Rozteč v mm (P)5 mm
