Popis

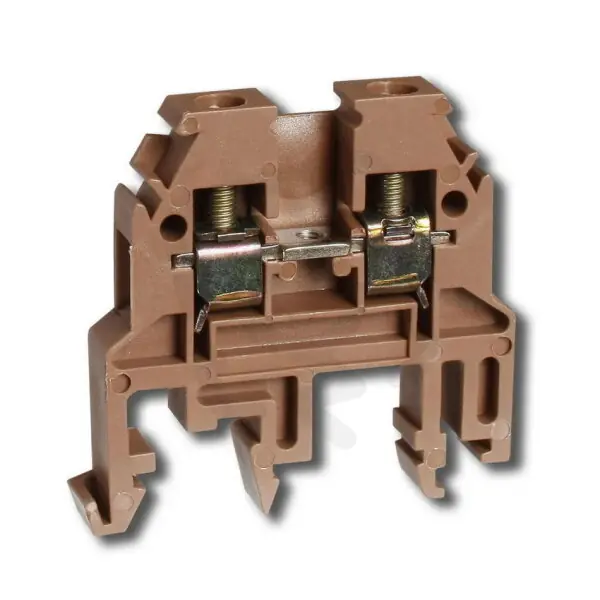

Řadová svorka RSA 4 A – hnědá ELEKTRO BEČOV A131151
Řadová svorka RSA 4 A – hnědá ELEKTRO BEČOV A131151 (EAN: 8595155000651) je svorka s 1 patrem a 2 připojovacími místy se šroubovým připojením, určená pro montáž na DIN lištu/G-lištu a vyžadující ukončovací přepážku.
Podporuje pevné vodiče 0,56 mm2, vícežilové a lanko 0,54 mm2, má jmenovité napětí 1000 V a proud 32 A, rozměry 39 × 6,6 × 41,5 mm, izolaci z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotu -40105 °C.
Proč si vybrat tuto řadovou svorku?
- Má 1 patro, které usnadňuje pořádek při zapojení v rozváděči.
- Nabízí 2 připojovací místa pro jednoduché propojení dvou vodičů.
- Umožňuje připojení pevného vodiče o průřezu 0,56 mm2.
- Pro vícežilové i laněné vodiče je vhodný průřez 0,54 mm2.
- Vyžaduje použití ukončovací přepážky pro správné a bezpečné zakončení lišty.
Interní název produktu
Řadová svorka RSA 4 A – hnědá
Podrobný popis produktuSvorka RSA 4 A HN
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
