Popis

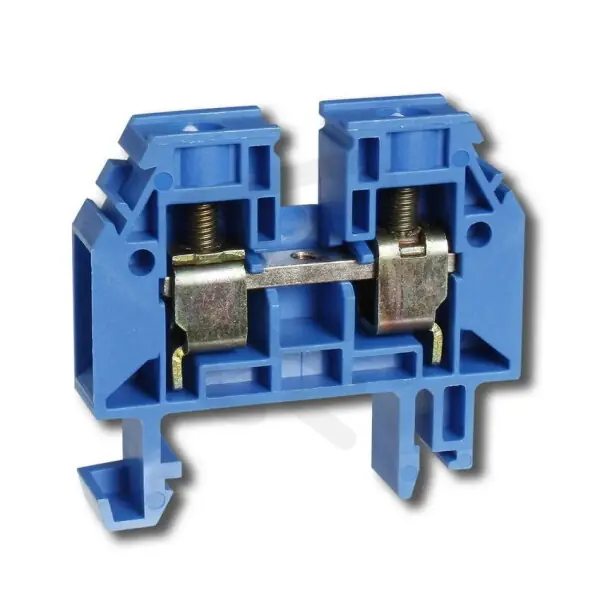

Řadová svorka RSA 10 A – tmavě modrá ELEKTRO BEČOV A151131
Řadová svorka RSA 10 A – tmavě modrá (EAN: 8595155003522) nabízí kompaktní provedení pro montáž na lištu DIN 35 mm.
Jednopatrová svorka má 2 připojovací místa s možností připojení pevného vodiče 1,516 mm2, vícežilového a laněného vodiče 1,510 mm2, jmenovité napětí 1000 V a jmenovitý proud 57 A, připojení je řešeno šroubovým připojením.
Těleso z termoplastu (třída hořlavosti UL94 V0) má rozměry 45,2 × 10 × 50 mm, provozní teplotu -40105 °C a vyžaduje ukončovací přepážku; nemá ochranu Ex e ani interní propojení fází.
Proč si vybrat tuto řadovou svorku RSA 10 A?
- Tato svorka má jedno patro pro přehledné uspořádání vodičů.
- Disponuje 2 připojovacími místy pro snadné vedení více spojení.
- Vhodná pro pevné vodiče o průřezu 1,516 mm2.
- Umožňuje vícežilové připojení s průřezem 1,510 mm2.
- Pro laněné vodiče podporuje průřez 1,510 mm2.
- Vyžaduje ukončovací přepážku pro správné zakončení řady svorek.
Interní název produktu
Řadová svorka RSA 10 A – tmavě modrá
Podrobný popis produktuSvorka RSA 10 A TM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
