Popis
Popis produktu a vlastnosti
| Rychlá specifikace | ||
|
Lehké aplikace:
|
Svařovací metody:
|
Vstupní napětí: 1×230 V Svařovací proud: 10 A – 200 A Zatěžovatel 40 °C: TIG 40%: 200 AMMA 25%: 170 A PLASMA 40%: 50 A Hmotnost: 9,5 kg |

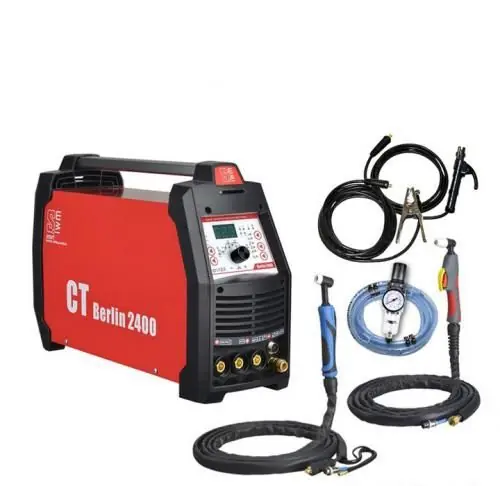

Berlin 2400 DC PLASMA je malý, kompaktní svářecí zdroj se stejnosměrným výstupem kombinovaný s plazmovou řezačkou. Umožňuje svařovat nelegované i ušlechtilé oceli stejnosměrným proudem metodou TIG DC, ruční svařování obalenou elektrodou a řezat elektricky vodivé materiály plazmovým paprskem. Spolehlivé bezkontaktní HF zapalování a digitální nastavení všech svařovacích parametrů pro snadné zvládnutí všech svarů. Přenosné zařízení o hmotnosti pouze 9,5 kg!!
Z profesionálních zdrojů přináší řada svářecích zdrojů SIWM funkci JOB-List. Zdroje umožňují ukládat nastavené parametry svařování do jednoho d 9-ti JOBů a později je vyvolat při opakované práci.
Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.
Vlastnosti a funkce:
- Digitální řízení
- Svařování TIG elektronickým HF zapálením
- TIG impulsní svařování
- Minimalizace vnášeného tepla u tenkých materiálů.
- Modelace svaru bez přídavného materiálu.
- 2taktní/4taktní režim
- Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
- Nastavitelný náběh/doběh proudu
- Nastavitelné předfuk plynu/dofuk plynu
- Ruční svařování obalenou elektrodou
- Nastavitelný proud a doba horkého startu
- Nastavitelné Arcforce
- Funkce Antistick
- Plynem chlazené
- Lehké přenosné provedení
- Síťový kabel 2,5 m se zástrčkou 16 A s ochranným kontaktem
- Připojení na síť 1×230 V/16 A
- Tolerance síťového napětí +15 %/-15 %
- Funkce JOB SAVE – uložení až 9 svařovacích programů
- Plazmové řezání
- Kontaktní zapalování
- Tvarové řezání i techkých plechů bez deformací.
Pohled na ovládací panel
Parametry ovládacího panelu
- Indikátor napájení a přehřátí
- Metoda provozu – MMA / TIG / PLASMA
- Druh provozu – 2taktní/4taktní
- Impulsní svařování TIG
- Enkodér
- Indikátory jednotek
- Pokročilé funkce pro ruční svařování obalenou elektrodou
- JOB / SAVE – Tlačítka pro vyvolání / uložení svařovacích parametrů
Programovací paramentry svařování TIG
| Pozice | Parametr svařování | Popis |
| 1 | Předfuk plynu | Absolutní hodnota trvání 0,1 s – 20 s (krok 0,1 s) |
| 2 | Startovací proud | Absolutní hodnota 10 A – 100 A. |
| 3 | Náběh proudu | Absolutní hodnota trvání 0,1 s – 10 s (krok 0,1 s) |
| 4 | Svařovací proud |
MMA: 10 A – 170 A / TIG AC/DC: 10 A – 200 A |
| 5 | Pulzní proud | Procentuální hodnota svařovacího proudu. |
| 6 | Doběh proudu | Absolutní hodnota trvání 0,1 s – 10 s (krok 0,1 s) |
| 7 | Proud koncového kráteru | Absolutní hodnota 10 A – 100 A. |
| 8 | Dofuk plynu | Absolutní hodnota trvání 0,1 s – 20 s (krok 0,1 s) |
| 9 | Indikátor dálkového ovládání | |
| 10 | Šířka pulzu | 10% – 90% |
| 11 | Pulsní frekvence | 1 Hz – 200 Hz |
Pulzování TIG
Konvenční pulzování
Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 110 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.
Vysokorychlostní pulzování
Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz500 Hz.
Ruční svařování obalenou elektrodou
Funkce HOTSTART
Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.
Nastavitelné funkce:
a) – doba trvání HOTSTART proudu
b) – úroveň HOTSTART proudu
Funkce ARCFORCEBěhem svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usandňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.
Plazmové řezání
Řezání elektricky vodivých materiálů tenkým plazmovým paprskem při společném použití se zdroje stlačeného vzduchu.
Velmi efektivní pro řezání nelegovaných, nízkolegovaných i vysokolegovaných (nerez) ocelí.
Řezání technkých plechů bez deformací.
Řezná kapacika
Ocel
- Kvalitní řez – 6 mm
- Maximální řez – 10 mm
- Dělící řez – 12 mm
Rozsah dodávky:
| Svářecí zdroj | VECTOR Berlin 2400 DC PLASMA |
| Svářecí kabely |
Hořák TIG SR 17 4 m |
| Příslušenství TIG |
1x Plynová hadice |
| Příslušenství PLASMA | 1x Vzduchová hadice 1x Odlučovač kondenzátu s manometrem |
Technické paramerty: VECTOR Berlin 2400 DC PLASMA
Vstupní napětí 50/60 Hz 1×230 (+/-15%) V Jištění 16 A Napětí na prázdno MMA: 73 V / PLASMA: 265 V Rozsah svařovacího prouduTIG: 10-200 A / MMA: 10-170 A / PLASMA: 20-50 A Zatěžovatel 100% (při 40°C) TIG: 125 A / MMA: 85 A / PLASMA: 25 A Zatěžovatel 25% (při 40°C) MMA: 170 AZatěžovatel 40% (při 40°C) TIG: 200 A / PLASMA: 40 A KrytíIP 21S Rozměry DxŠxV 405 x 160 x 320 mm Hmotnost 9,5 kg Rozměr připojení svař. kabelů 10-25 Kvalitní řez – ocel 6 mm Maximální řez – ocel 10 mm
