Popis

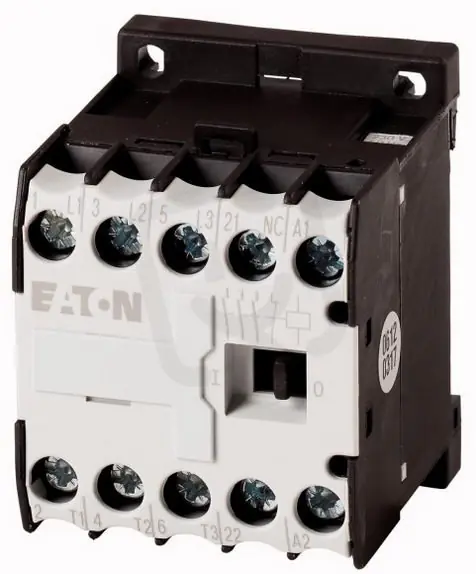

DILEEM-01-EA(230V50HZ,240V60HZ) Malý stykač 3kW 3pól+1V 230V/50HZ 240V/60HZ
Malý stykač DILEEM-01-EA (EAN 4015081879779) je trojpólové provedení s jedním pomocným rozpínacím kontaktem a jmenovitým provozním výkonem 3 kW (AC-3, 400 V).
Řídicí napětí je AC 230 V / 50 Hz (resp. 240 V / 60 Hz), provozní proudy jsou AC-3 6,6 A a AC-1 22 A (400 V), hlavní obvod má šroubové připojení a rozměry 45 × 58 × 54 mm, provozní napětí AC 24690 V.
Proč si vybrat tento stykač?
- Tento malý stykač má jmenovitý výkon 3 kW, vhodný pro kompaktní spínací aplikace.
- Konfigurace je uvedena jako 3pól + 1V, tedy disponuje 3 spínacími kontakty a 0 rozpínacími kontakty.
- Typ ovládacího napětí je AC, což ovlivňuje způsob připojení a řízení.
- Řídicí napájení je určeno pro 230 V / 50 Hz a zároveň je kompatibilní s 240 V / 60 Hz.
- Není v modulárním provedení (modulární typ: ne), takže se hodí tam, kde není požadavek na modulární montáž.
Interní název produktu
DILEEM-01-EA(230V50HZ,240V60HZ) Malý sty
Podrobný popis produktuDILEEM-01-EA(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1R, 3kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 6.6 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW
Použitelný pro: DILE, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Druh proudu AC/DC: AC ovládání
