Popis
Stejnosměrná elektronická zátěž a tester kapacity baterií s maximální výkonovou ztrátou až 150W, vstupním napětím 0-200V DC a proudem 0-20A, s integrovaným multimetrem a podsvíceným LCD displejem pro měření všech podstatných veličin – napětí, proudu, času, výkonu, kapacity baterií, dodané el. energie a okolní teploty.
Tato elektronická zátěž nabízí velice bohatou konektivitu čítající USB, USB mini, micro USB, USB-C, napájecí jack 5.5/2mm či možností připojení akumulátorů, zdrojů a dalších zařízení skrze klasickou šroubovací svorkovnici. Součástí dodávky je speciální USB kabel s vyvedenými krokosvorkami z napájecí linky a dva krokosvorkové kabely pro připojení ke svorkovnici zátěže.
K ovládání zátěže slouží dva kvalitní hliníkové potenciometry, kterými se řídí proudový odběr (hrubé a jemné lazení). Zátěž pracuje v režimu CC (constant current).
USB zátěž má vlastní nezávislé napájení pomocí dodávaného spínaného zdroje a lze ji také napájet pomocí micro USB konektoru (nikoliv z testovaného zdroje), díky čemuž lze zátěž nastavit na maximální hodnotu a měřit tak například maximální možný proudový odběr z nabíječek či baterií a powerbank až do „úplného“ vybití bez ztráty naměřené informace. K této zátěži lze připojit také další zátěž pomocí výstupního DC jack konektoru a rozšířit tak výkonovou ztrátu.

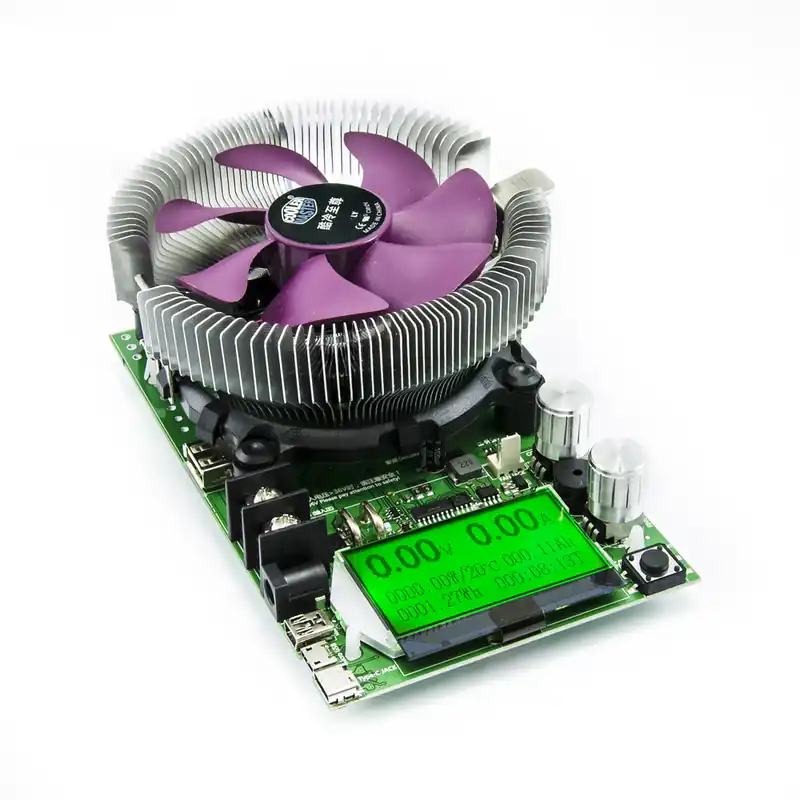

Tato zátěž je podobně jako Raspberry Pi či Arduino bez šasi, jen jako středně velké osazené PCB – 156x96x66mm (včetně komponent). PCB stojí na distančních nožkách, aby nedošlo k dotyku kontaktů s pracovní plochou. Hlavní dominantou této zátěže je kvalitní hliníkový chladič, osazený značkovým chladičem Cooler Master s ventilátorem o průměru lopatek 85mm, který se stará o chlazení výkonového prvku.
Pomocí tlačítka lze přepínat informace na displeji do jiného grafického formátu či měnit nastavení limitů pro upozornění při překročení, proudu, výkonu, napětí (u napětí také dolní hranici) nebo deaktivovat zelené podsvícení LCD displeje. Vícenásobným stiskem či podržením tlačítka lze resetovat měřené hodnoty.
Zátěž je vhodná především pro měření kapacity baterií a akumulátorů, k měření zdrojů (skutečné vs. udávané hodnoty v zátěži), měření USB nabíječek, USB portů a pro další aplikace vyžadující přesný proudový odběr.
Obsah balení: elektronická zátěž, napájecí adaptér do zásuvky – 9V/1A, kabel 24cm USB – krokosvorka +-, 2x kabel 19cm (červený, černý) s krokosvorkou a volným koncem na druhé straně.
Parametry
| Měření napětí | 0.00V~200V / 0.01V |
| Měření proudu | 0.00A~20A / 0.01A |
| Měření kapacity akumulátorů | 0~999.999Ah / 0.01Ah |
| Měření kumulované energie | 0~9999.9Wh / 0.01Wh |
| Měření výkonu | 0000.00~150W / 0.01W |
| Měření impedance | 1~999.9 |
| Měření teploty | 0~99 C / 1 C |
| Měřený čas | až 999 h, 59 min, 59 s / 1 s |
| Napájení zátěže | 4~30V DC |
| Refresh čas | 500mS |
| Rychlost měření | 0.5x / s |
| Overvoltage and overcurrent setting alarm mode | display alarm interface to remind users |
| Upozornění pro přepětí | 1~200V |
| Upozornění pro nízké napětí | 0~190V |
| Upozornění pro nadproud | 0.2~100A |
| Váha balení [kg]: | 0.6 kg |
