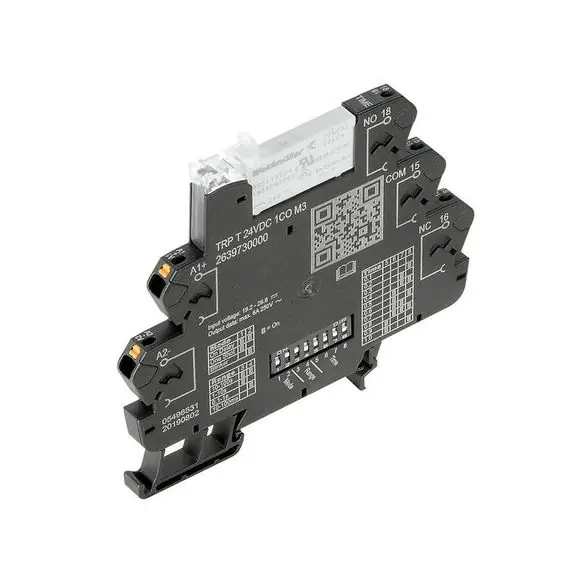

Popis
Rozměry a hmotnosti
Hloubka87,8 mmHloubka (v palcích)3,457 inchVýška89,4 mmVýška (v palcích)3,52 inchŠířka6,4 mmŠířka (v palcích)0,252 inchČistá hmotnost31 g
Teploty
Skladovací teplota-40 °C…85 °C Okolní teplota-20 °C60 °C Vlhkost595% rel. vlhkost, TU = 40 °C, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu s výjimkou Výjimka ze směrnice RoHS (je-li použitelné/známo)7a, 7cI REACH SVHCLead 7439-92-1 SCIP9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9
Jmenovité údaje UL
Okolní teplota (provozní), max.60 °CPrůřez připojení AWG, min.AWG 26 Průřez připojení AWG, max.AWG 14 Typ vodičepevný měděný vodič
flexibilní měděný vodič Úroveň závažnosti znečištění2
Řídící strana
Jmenovité řídicí napětí24 V DC ±20 % Jmenovitý proud DC11.5 mA Jmenovité výkonové údaje280 mW Ukazatel stavuDvojitá oranžová LED: reléový výstup zapnut
Zelená dvojitá LED svítí: napájecí napětí zapnuto
Zelená dvojitá LED bliká: nesprávná konfigurace, žádná funkce Ochranný obvodNulová dioda Napětí cívky náhradního relé se liší od jmenovitého řídicího napětíNe Napětí cívky náhradního relé24 V DC Time ranges0,01 s – 0,1 s
0,1 s – 1 s
1 s – 10 s
10 s – 100 s Nastavení odchylky5 %Max. resetovací čas po přerušení napětí50 msZákladní přesnost 5 % (koncové hodnoty měřítka) Min. doba trvání impulsu50 msRepeat accuracy± 1 %
Strana zátěže
Rated switching voltage250 V AC Trvalý proud6 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMax. spínací napětí, DC250 VMin. spínací výkon1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V Špičkový proud20 A / 20 ms AC spínací výkon (odporový), max.1500 VA DC spínací výkon (odporový), max.144 W @ 24 V Typ kontaktu1 CO contact (AgSnO) Mechanická životnost5x 106 spínací cykly
Obecné údaje
Provozní nadmořská výška 2000 m
nad hladinou moře Vhodné pro přední montážNe Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Indikátor pozice mechanického přepínačeNe Barevnýčerná Klasifikace hořlavosti UL 94V-0
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 6 mm Dielektrická pevnost, kontrolní strana – strana zátěže4 kVeff / 1 min. Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Dielektrická pevnost k montážní liště4 kVeff / 1 min. Impulse withstand voltage6 kV (1,2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (DNV)TAA00001E5 Č. osvědčení (cULus)E141197
Data připojení
Metoda připojení vodičePUSH IN Délka odizolování, jmenovité připojení8 mmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,14 mm²Upínací rozsah, max.2,5 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 14 Průřez vodiče, pevný, min.0,14 mm²Průřez vodiče, pevný, max.1,5 mm²Průřez vodiče, pevným, min. (AWG)AWG 26 Průřez vodiče, pevným, max. (AWG)AWG 16 Průřez připojení vodičů, jemně stáčené, min.0,14 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min. (AWG)AWG 26 Průřez připojení vodičů, jemně stáčené, max. (AWG)AWG 14 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,14 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,14 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.2,5 mm²Dvojdutinka, max.0,5 mm²Dvojdutinka, max.1 mm²Velikost nože0,4 x 2,5 mm
