Popis
Detailní popis produktu
Průmyslový filtr s filtrační vložkou a odvaděčem kondenzátu. Je určen k efektivní filtraci stlačeného vzduchu od pevných nečistot o velikosti nad 5 µm. Připojení G 1/2″. Maximální průtok 3300 l/min při vstupním tlaku 6,3 bar. Manuální nebo poloautomatický odvod kondenzátu.
Popis

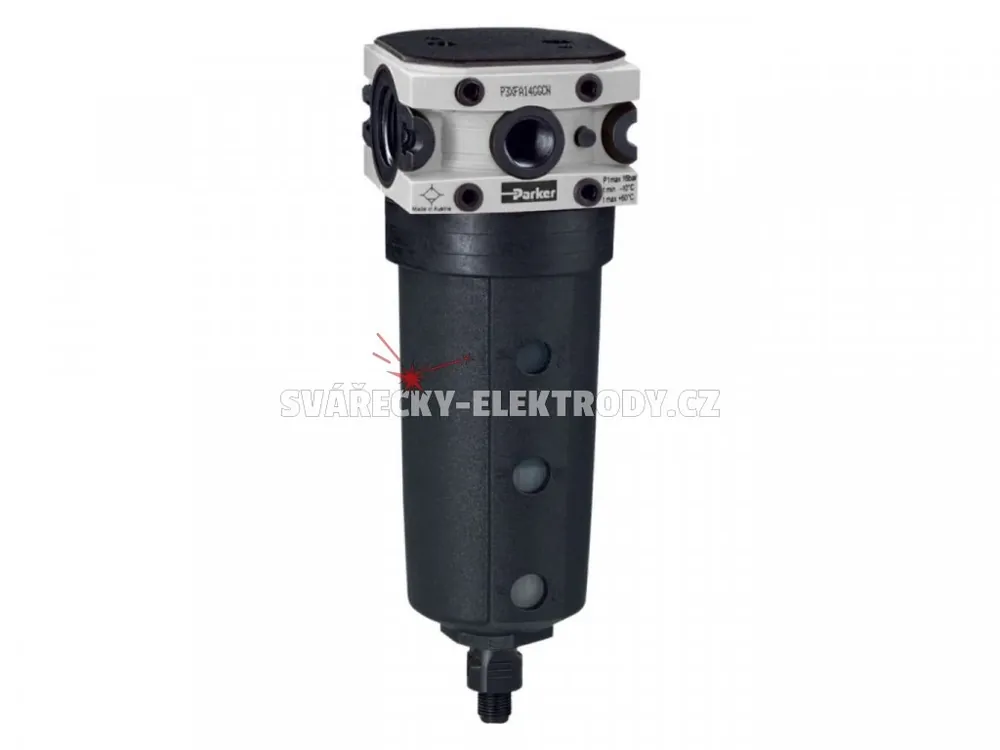

PARKER P3XFA14EGCN je filtr – odlučovač s odstředivým systémem filtrace a filtrační vložkou. Je určen k odstraňování pevných částic, vody, aerosolů, uhlovodíků, pachů a par ze systémů stlačeného vzduchu. Požadované kvality stlačeného vzduchu v souladu s normou ISO 85731-1 je dosaženo pomocí filtrační vložky 5 µm.
Tělo filtru je vyrobeno z High-Tech polymeru. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 1/2″. Filtr je dodáván kompletní, smontovaný, včetně odpovídající filtrační vložky. Odvod kondenzátu je buď manuální nebo poloautomatický. V manuálním režimu je nutné pravidelně sledovat hladinu kondenzátu v jímací nádobce a v případě potřeby kondenzát vypustit. V poloautomatickém režimu dojde k vyprázdnění nádobky v případě, že tlak v celém systému rozvodu vzduchu klesne pod 0,8 bar (tzv. odlehčení). Filtr je určen pro vertikální instalaci.
Upevňovací prvky nejsou součástí dodávky.
Referenční podmínky provozu
- Vstupní tlak: 6,3 bar
- Pokles tlaku (ztráta): 0,5 bar
Při uvedených referenčních podmínkách je průtok vzduchu 3300 l/min. Pro průtok při jiném než referenčním provozním tlaku (6,3 bar) je nutné kalkulovat s průtokovými charakteristikami.
Průtokové charakteristiky filtru P3XFA – připojení G 1/2″ – vložka 5 µm
Vlastnosti
- Odvod kondenzátu: manuální/poloautomatický
- Velikost zachycených pevných částic:> 5 µm
- Připojení vstup/výstup: G 1/2″ s vnitřním závitem
- Maximální průtok vzduchu: 3300 l/min
- Maximální vstupní tlak: 16 bar
- Provozní teplota: -40 °C až +60 °C (podmínkou dostatečně suchý vzduch, aby se pod 2 °C netvořil led)
- Odloučení kondenzátu: 95%
- Odloučení prachových částic: 99%
- Objem nádobky na kondenzát: 60 cm3
Rozměry
- Výška: 192 mm
- Šířka: 62 mm
- Hloubka: 62 mm
- Hmotnost: 320 g
