Popis

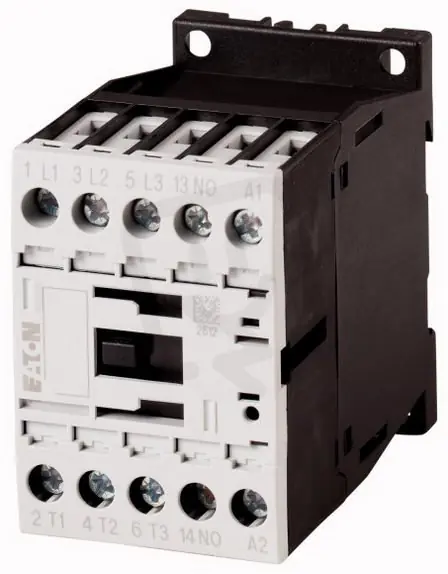

DILM7-10(24V50/60HZ) Výkonový stykač 7A/3kW AC-3 22A AC-1 1Z 24V/50HZ 24V/60HZ
DILM7-10 (24V 50/60Hz)výkonový stykač, EAN 4015082765545, s cívkou na 24 V AC (50/60 Hz) a typem ovládání AC.
Má 3 spínací kontakty a 1 pomocný spínací kontakt (1Z), určený pro AC3: 7 A / 3 kW a AC1: 22 A při provozním napětí 24690 V AC (50/60 Hz).
Není modulární, hlavní obvod se připojuje šroubovým připojením a rozměry jsou 45 × 75 × 68 mm (šířka × hloubka × výška); v režimu AC4 má 2,2 kW / 5 A.
Proč si vybrat tento výkonový stykač?
- Model je označen DILM7-10(24V50/60HZ), vhodný pro základní průmyslové spínání.
- V režimu AC-3 je stykač dimenzován na 7 A / 3 kW.
- Pro režim AC-1 má stykač jmenovitý proud 22 A.
- Ovládací napětí je typu AC a řídící napájení je 24 V (50/60 Hz).
- Obsahuje 3 spínací kontakty a 0 rozpínacích kontaktů.
- Má nemodulární konstrukci (modulární typ: ne).
Interní název produktu
DILM7-10(24V50/60HZ) Stykač 7A/3kW,1Z
Podrobný popis produktuDILM7-10(24V50/60HZ)
Contactor,3kW/400V,AC-operated
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
