Popis

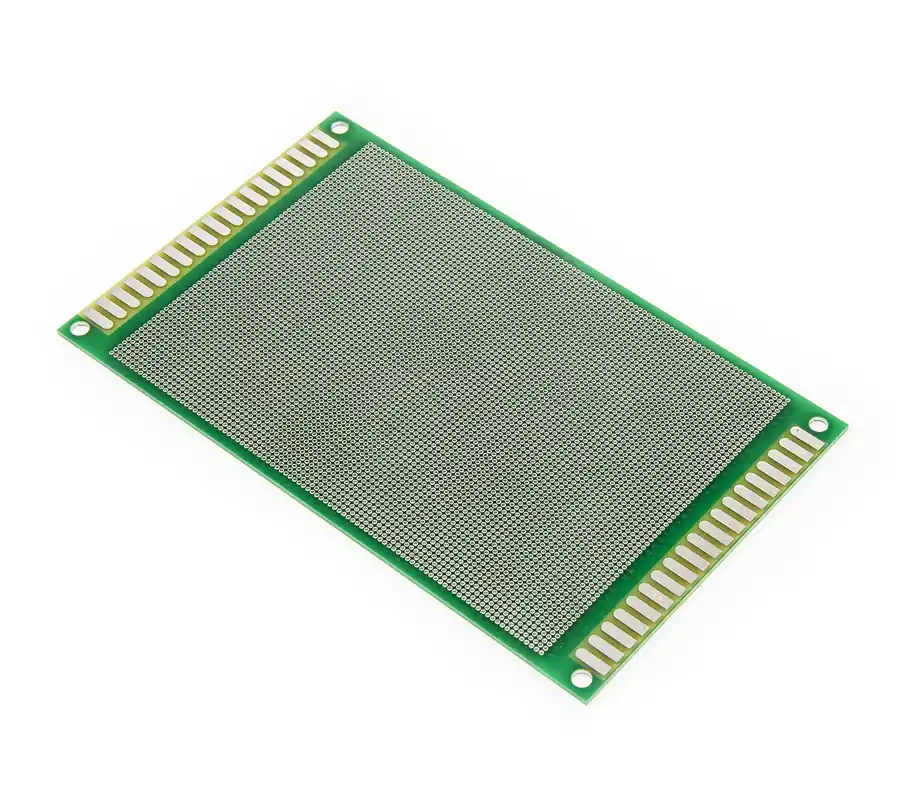

Oboustranná zkušební pájecí deska pro návrhy a experimentální stavbu obvodů s 6537 pájivými kontakty (na jedné straně), z toho 6499 kontaktních ploch je vrtaných (rozteč 1.27mm) a prokovených na druhou stranu a 38 kontaktních ploch bez děr. PCB má celkový rozměr 15x9cm.
Univerzální vrtaný cuprextitový plošný spoj nabízí jednoduchou, levnou a především rychlou variantu pro tvorbu plošného spoje bez nutnosti složitého návrhu, leptání a vrtání. Předvrtané PCB stačí osadit součástkami, ty přiletovat a vytvořit mezi nimi cestu z cínu pospojováním jednotlivých bodů popř. drátovými propojkami. Oproti nepájivým polím nabízí toto řešení větší stálost a spolehlivost.
Parametry
| Počet vrtaných pájivých bodů | 6499 (97 x 67) kontakty jsou prokovené na druhou stranu dps |
| Průměr vstaných děr | 0,55mm |
| Roztěč bodů | 1.27m |
| Počet postranních plných bodů | 38 |
| Materiál | cuprextit |
| Maska | zelená |
| Kontakty jsou pocínované (pokovené) | |
| Rozměry DPS | 15 x 9 cm |
| Váha balení [kg]: | 0.045 kg |
