Popis

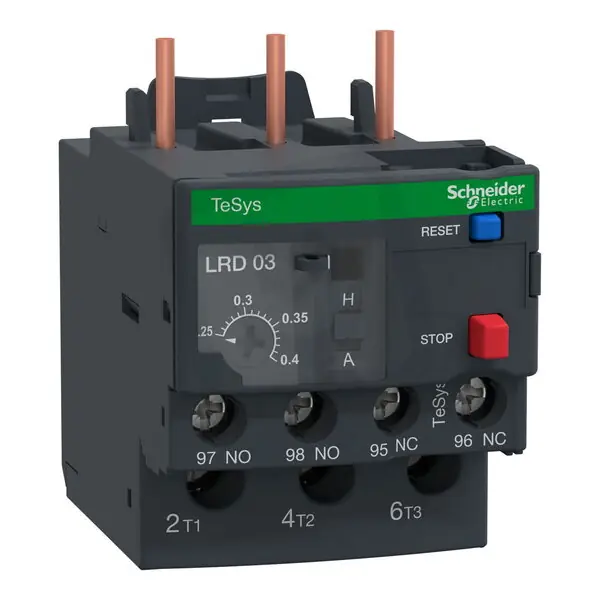

Schneider LRD03 Jisticí nadproudové relé tř.10A, pro Stykače D09-D38, 0,25-0,40A
Jisticí nadproudové relé Schneider LRD03 (EAN: 3389110346732) z produktové řady TeSys je určeno pro stykače D09D38.
Relé nabízí nastavitelné proudové nastavení 0,250,4 A, maximální provozní napětí 690 V, třídu vydání TŘÍDA 10 A, montáž přímá montáž, hlavní elektrické připojení šroubové připojení a pomocné kontakty 1 spínací a 1 rozpínací.
Proč si vybrat toto relé?
- Jedná se o jistící nadproudové relé třídy 10, které zajišťuje časově vymezenou reakci při přetížení.
- Je určeno pro použití se stykači D09D38, takže snadno zapadne do existujících sestav.
- Umožňuje nastavit pracovní proud v rozsahu 0,250,40 A pro přesné přizpůsobení ochraně motoru.
- Maximální provozní napětí dosahuje 690 V, což odpovídá rozsahu běžných průmyslových aplikací.
- Patří do produktové řady TeSys, která je navržena pro spolehlivou integraci se spínacími prvky Schneider.
Interní název produktu
LRD03 Jist.nadpr.r. tř.10A,pro styk.D09-
Podrobný popis produktuTeSys LRD -jisticí nadproudové relé – 0.4A/690V – rozsah nastavení teploty 0.25-0.4A – třída vypnutí 10A – pro ochranu 3fázových motorů 0.09kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D09-D38. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD7B106 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach).
