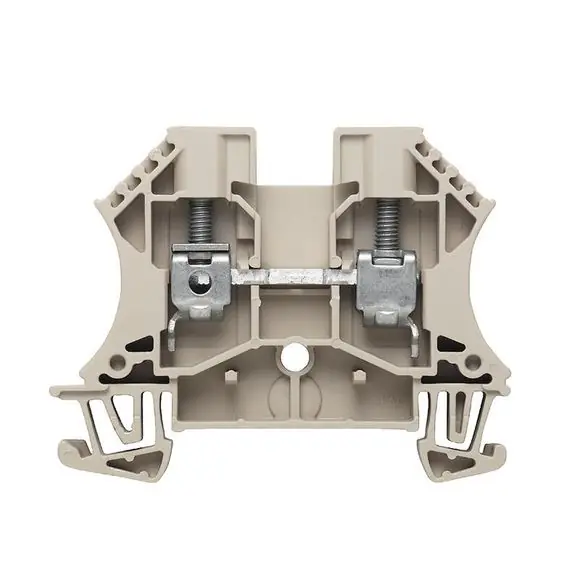

Kup Teď WDU 6

Popis

Rozměry a hmotnosti

Hloubka46,5 mmHloubka (v palcích)1,831 inchHloubka včerně DIN lišty47 mmVýška60 mmVýška (v palcích)2,362 inchŠířka7,9 mmŠířka (v palcích)0,311 inchČistá hmotnost12,75 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-60 °C85 °C Trvalá provozní teplota, min.-60 °CTrvalá provozní teplota, max.130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.114 kg CO2 eq.

Údaje materiálu

Základní materiálWemid BarevnýTmavě béžová Klasifikace hořlavosti UL 94V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)DEMKO14ATEX1338U Č. osvědčení (IECEX)IECEXULD14.0005U Max. napětí (ATEX)690 V Proud (ATEX)41 A Průřez vodiče max. (ATEX)10 mm² Max. napětí (IECEX)690 V Proud (IECEX)41 A Průřez vodiče max. (IECEX)10 mm² Značení EN 60079-7Ex eb II C Gb Ex 2014/34/EU značkaII 2 G D

Specifikace systému

VerzeŠroubové připojení
na šroubovací propojku
Jeden konec bez konektoru Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň2 Počet pólů na řadu1 Úrovně propojené interněNe PE připojeníNe Nosná lištaTS 35 N-funkceNe PE funkceNe Funkce PENNe

2 upnutelné vodiče (H05V/H07V) se stejným průřezem (jmenovité připojení)

Průřez připojeného vodiče, pevný, dva vodiče k upevnění svorkou, max.2,5 mm²Průřez připojeného vodiče, pevný, dva vodiče k upevnění svorkou, min.0,5 mm²Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.0,5 mm²Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.2,5 mm²Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max.2,5 mm²Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min.0,5 mm²

Další technická data

Otevřené stranypravá Počet podobných svorek1 Typ montážePříchytka Verze testovaná ve výbušném prostředíAno

Vodiče k upevnění (další připojení)

Typ připojení, další připojeníŠroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.4 mm²Dvojdutinka, max.0,5 mm²Délka odizolování12 mmMěřidlo podle IEC 60947-1A5 Počet připojení2 Průřez propojení AWG, max.AWG 8 Průřez propojení AWG, min.AWG 26 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.6 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.6 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,5 mm²Průřez připojení vodiče, pevné jádro, max.10 mm²Průřez připojení vodiče, pevné jádro, min.0,5 mm²Průřez připojení vodičů, jemně stáčené, max.10 mm²Průřez připojení vodičů, jemně stáčené, min.0,5 mm²Průřez připojení vodičů, splétané, max.10 mm²Průřez připojení vodičů, splétané, min.1,5 mm²Směr připojenína straně Svěrný šroubM 3,5 Typ připojeníŠroubové připojení Upínací rozsah, max.10 mm²Upínací rozsah, min.0,22 mm²Upínatelný vodič

Specifikace připojení:

Šroubové připojení

Průřez připojení vodiče:

Typ:

pevný, H05(07) V-U

min.:

0,5 mm²

max.:

10 mm²

jmen.:

6 mm²

vodičová koncovka:

Délka odizolování:

min.:

12 mm

max.:

12 mm

jmen.:

12 mm

Utahovací moment:

min.:

0,8 Nm

max.:

1,6 Nm

Specifikace připojení:

Šroubové připojení

Průřez připojení vodiče:

Typ:

splétaný, H07V-R

min.:

1,5 mm²

max.:

10 mm²

jmen.:

6 mm²

vodičová koncovka:

Délka odizolování:

min.:

12 mm

max.:

12 mm

jmen.:

12 mm

Utahovací moment:

min.:

0,8 Nm

• Datový listfile

Zobrazit porovnání

max.:
