Popis

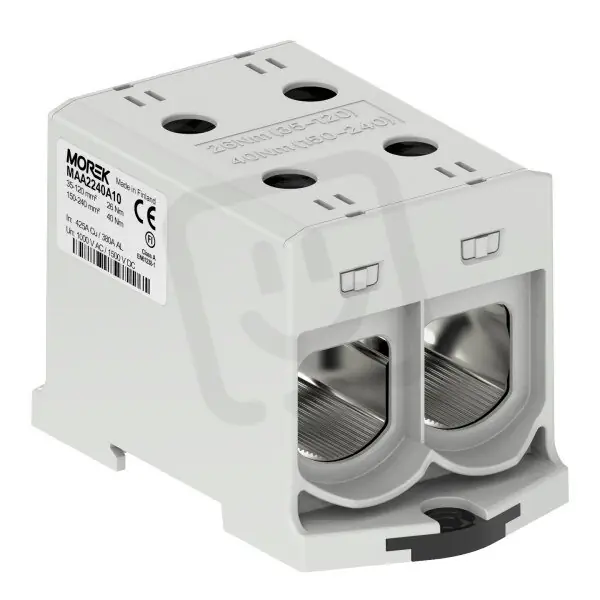

Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 1000V šedá MOREK MAA2240A10
Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 (EAN 4744397014221) v šedé barvě je konstrukčně řešena jako 1 patro se 4 připojovacími místy a je určena pro montáž na lištu DIN 35 mm.
Podporuje vícežilové průřezy 35240 mm² a lanka 35185 mm² bez koncovky, má interně propojené fáze, šroubové připojení, jmenovité napětí 1500 V, jmenovitý proud 850 A, rozměry 60×106×65 mm a provozní teplotu -2580 °C, přičemž ukončovací přepážka není nutná.
Proč si vybrat tuto svorku?
- Svorka je určena pro pracovní napětí 1000 V.
- Je kompatibilní s vodiči z hliníku i mědi (Al/Cu).
- Podporuje připojení vícežilových vodičů v rozsahu 35240 mm².
- Umožňuje připojení laněných vodičů o průřezu 35185 mm².
- Má k dispozici 4 připojovací místa pro rozvětvení nebo přepojení obvodů.
- Funguje bez potřeby ukončovací přepážky, což zjednodušuje montáž.
Interní název produktu
Univerzální řadová svorka OTL 240-2 šedá
Podrobný popis produktuUniverzální řadová svorka OTL 240-2xAl/Cu 35-240mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
