Popis

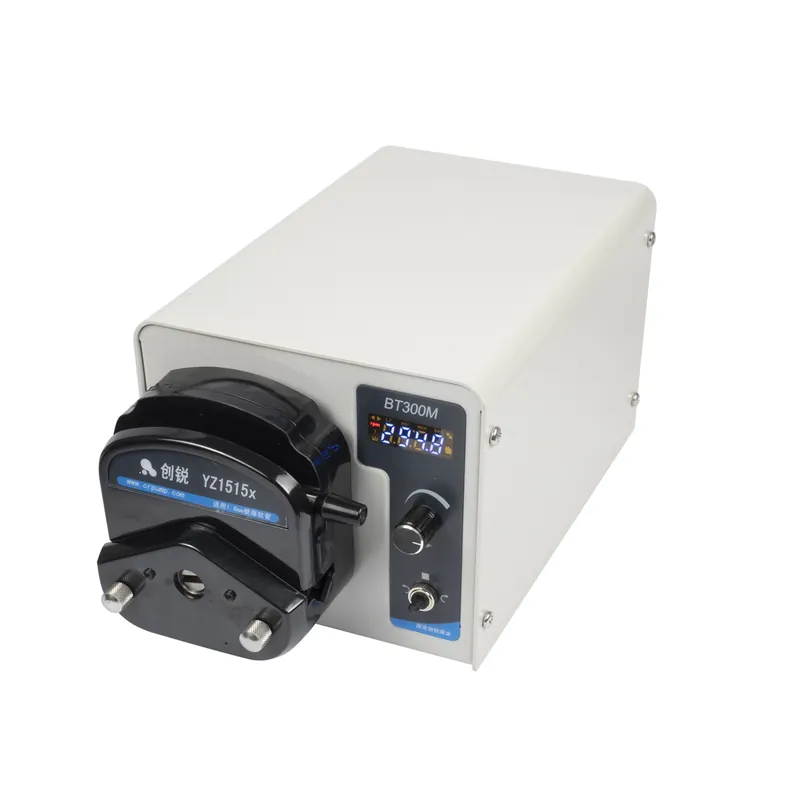

Peristaltické čerpadlo BT300M-YZ1515X pro bezkontaktní přenos kapaliny s průtokem 0.007ml/min – 1140ml/min.
U peristaltického čerpadla dochází k transportu tekutiny pomocí střídavého stlačování silikonové hadice. Motor čerpadla otáčí válečky, které stlačují hadici, přičemž se ve stlačené hadici uzavře malý objem kapaliny a ten je posouván a vytlačován ve směru rotace válečku, za válečkem vzniká podtlak a dochází k opětovnému nasávání transportované kapaliny. Maximální průtok tekutiny za minutu závisí na nastavené rychlosti otáčení motoru a průměru použité hadice viz tabulka níže.
Při transportu pomocí peristaltické pumpy nedochází ke kontaktu transportované kapaliny s pumpou nebo jejími částmi. Proto jsou peristaltické pumpy vhodné do aplikací, kde je kladen důraz na přesnost a čistotu prostředí přenášených kapalin. Tyto pumpy jsou běžně využívány v chemickém, potravinářském a farmaceutickém průmyslů ale i například v nemocnicích kde jsou součástí přístrojů pro Dialýzu.
U pumpy BT300M se o nastavení rychlostí otáček stará otočný volič na předním panelu s přehledným segmentovým displejem. Otáčky lze velice přesně regulovat v rozmezí 0,1-300ot min a dosáhnout tak libovolného průtoku v rozmezí 0,007ml až 1140ml za minutu, pod otočným voličem je umístěn přepínač pro změnu směru otáčení (pumpování). Pumpa BT300 má skryté menu, kterému lze navolit typ použité hadice a díky tomu pak průtok řídit nikoliv pomocí otáček ale podle reálného průtoku kapaliny. Samozřejmostí je také nastavení tzv. suck-backu nebo-li závěrečnému nasátí dávkované kapaliny zpět do hadičky, aby na konci přečerpávání nedošlo k samovolnému úkapu kapaliny. Pumpa dále umožňuje nastavení kalibrace nebo ovládání pumpy pomocí rozhraní RS485.
Peristaltická pumpa je vyrobena z kvalitních materiálů. Na zadní straně se nachází vstup pro napájení 230V/50Hz, voděodolný vypínač a 15PIN konektor pro pedál a komunikaci prostřednictvím protokolu RS485. Pumpa nevyžaduje žádnou speciální údržbu nebo častou výměnu mechanických částí, u pumpy je potřeba měnit pouze hadice pro transport kapalin u kterých díky ohýbání dochází k mechanickému opotřebení.
Jedná se o pumpu, nikoliv automatický dávkovač předem nastavených dávek. Spínání a vypínání pumpy je manuálnítlačítky, pedálem, případně dálkové přes RS485 (rychlost, startstop, směr).
Kompatiblita hadic:
| Jednotka | Hlava pumpy | Hadice # | vnitřní průměr | vnější průměr | Rychlost( rpm ) | Flowrate ( ml/min) |
|---|---|---|---|---|---|---|
| BT300M | YZ1515X | 13# | 0.8 | 4.0 | 300 | 21 |
| BT300M | YZ1515X | 14# | 1.6 | 4.8 | 300 | 81 |
| BT300M | YZ1515X | 19# | 2.4 | 5.6 | 300 | 153 |
| BT300M | YZ1515X | 16# | 3.1 | 6.3 | 300 | 246 |
| BT300M | YZ1515X | 25# | 4.8 | 8.0 | 300 | 510 |
| BT300M | YZ1515X | 17# | 6.4 | 9.6 | 300 | 870 |
| BT300M | YZ1515X | 18# | 7.9 | 11.1 | 300 | 1140 |
Obsah balení: Čerpadlo BT300M, pedál, hadice 18# 2m, náhradní trubičkové pojistky, napájecí kabel 1,2m.
Pro přesné dávkování pomocí peristaltického čerpadla můžete zakoupit Digitální časovač, kterým lze velmi přesně řídit velikost dávky.
Parametry
| Model BT300M | |
| Hlava | YZ1515X |
| Rychlost | 0.1-300rpm |
| Rozlišení rychlosti | 0.1Rpm |
| Flowrate | 0.007-1140 ml/min |
| Přesnost průtoku | <0.5% |
| Display | 4-LED segmentový displej, dvojí režim (flow rate a rychlost) |
| Napájení | AC220V±10% |
| Příkon | <50W |
| Komunikační interface | RS 485, podpora MODUBUS |
| Externí ovládání | Start & stop, ovládání směru otáčení, ovládání rychlosti( 0-5v, 0-10v, 4-20mA ) |
| Pracovní prostředí | Teplota 0-40°C <80% relativní vlhkost, bez kondenzace |
| IP certifikace | IP31 |
| Rozměry | 234*154*144mm |
| Hmotnost | 4.1 Kg |
| Váha balení [kg]: | 5.9 kg |
