Popis

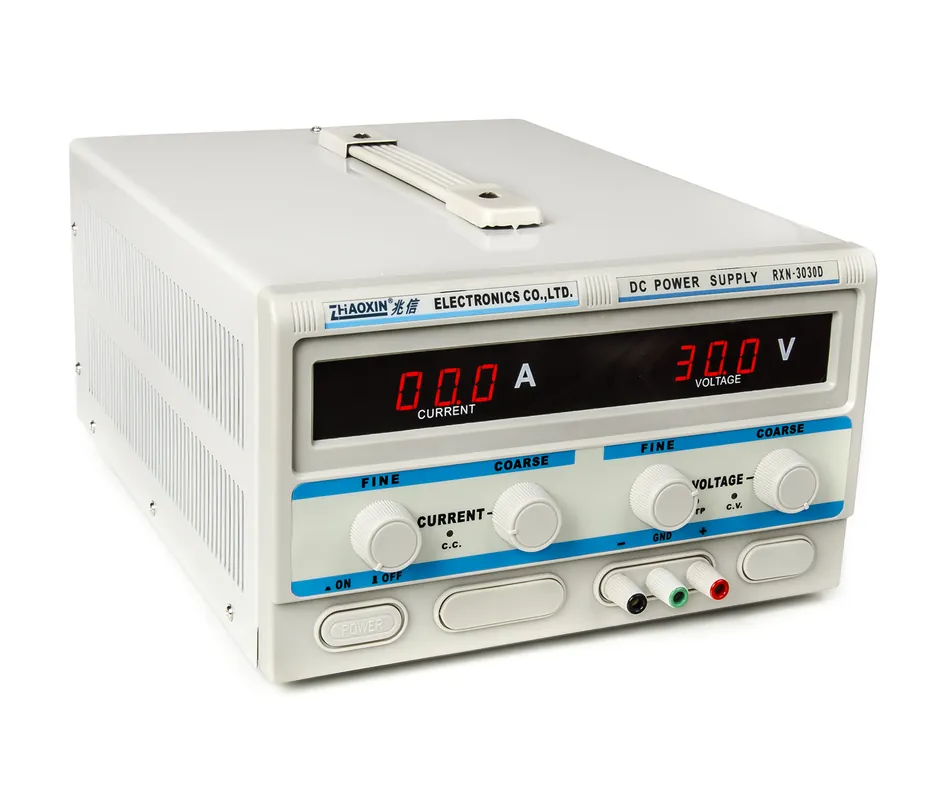

Zdroj RXN-3030D je velice výkonný laboratorní zdroj stejnosměrného napětí 0 – 30V a proudu 0 – 30A, osazený klasickým transformátorem. Není zde použita technologie spínaného zdroje, což se pozitivně projevuje na parametrech stabilizovaného napětí. Zejména při vyvíjení rádiových komponentů nebo aplikací, které mohou být negativně ovlivňovány signálem vysílaným spínaným zdrojem nebo signálem zaneseným přímo do produkovaného stabilizovaného napětí. Použití tak výkonného trafa se bohužel také projevuje ve zvýšené hmotnosti zdroje, jehož hmotnost činí 17kg.
Zdroj je dimenzován na trvalé proudové zatížení 30A při jakékoli nastavené hodnotě napětí na výstupních svorkách. O chlazení stabilizačních prvků se stará mohutný vestavěný ventilátor o průměru 12cm. Zdroj vybaven dvěmi páry výstupních svorek – přední pro napájení zařízení s proudovým odběřem do 10A a zadní silové svorky do 30A pro aplikace, které vyžadují velké proudové zatížení.
Precizní ovládání laboratorního zdroje je realizováno dvěmi potenciometry pro nastavení napětí a dvěmi potetciometry pro nastavení proudu. Jedním nastavíte hodnotu hrubě, druhým pak můžete jemně doladit požadovanou hodnotu. Aktuální hodnoty proudu a napětí jsou zobrazeny digitálně na dvou červených segmentových LED displejích.Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | lineární |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 1 % |
| Galvanické oddělení od sítě | ano |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 260-160-370 mm |
| Proud | 30 A |
| Napětí | 30 V |
| Váha balení [kg]: | 18.16 kg |
Více parametrů
