Popis
Počítačem řízená USB zátěž s rozsahem napětí 0.05-13.5V, proudu 0.05-4A a maximální výkonovou ztrátou 25W s ovládacím softwarem, který vykresluje křivky průběhů napětí a proudu v reálném čase.
Tato elektronická USB zátěž se připojuje k počítači pomocí micro USB portu, který slouží výhradně ke komunikaci s PC, nikoliv jako zdroj napájení. Pro připojení napájení slouží klasické USB (A). Napájet lze od 0.05 – 13.5V DC, s proudem až do 4A. Ze zátěže pak lze pokračovat připojením dalšího USB zařízení, které se řadí až za samotnou zátěž (výsledný odběr je součtem nastavené zátěže a připojeného zařízení).
Zátěž může pracovat ve dvou režimech:
Režim zátěže – v ovládacím softwaru jednoduše zvolíte proudový odběr zátěže – zátěž pracuje v režimu constant current. Odebíraný proud je zobrazen jak číselně, tak graficky – v grafu. V grafu vidíte také napětí a můžete pozorovat jeho celkový úbytek. Nechybí ani zobrazení celkového příkonu zátěže ve wattech a spolu s ním i čas měření.
Režim měřáku – který vám ukáže okamžitý odběr proudu a napětí připojeného USB zařízení
Řídící software umožnuje export hodnot v podobě obrázku – bitmapy, či jako tabulku ve formátu *.csv. K dispozici je i test rychlonabíječek QC2 a QC3 (quick charge).

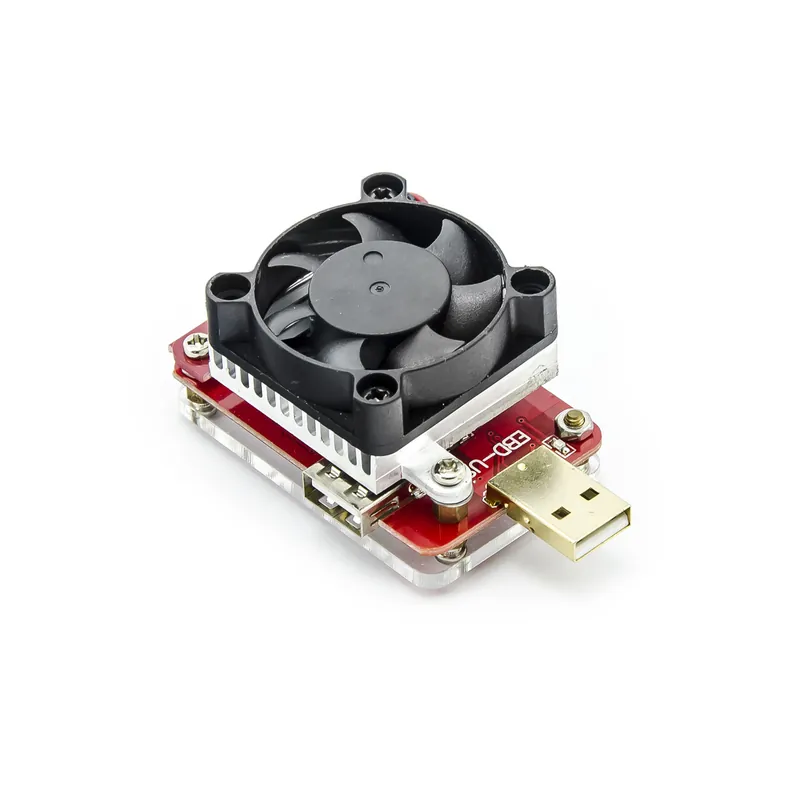

Zátěž disponuje aktivním 40mm chladičem, který automaticky spouští dle potřeby. Samotné PCB je malých rozměrů – 40x60x33mm. Spodní část je kryta průhledným plexisklem, které zabraňuje dotyku a případnému zkratu.
USB zátěž lze využít na mnoho způsobů, je ideálním pomocníkem pro měření kapacity baterií – powebank a to včetně vykreslení její vybíjecí charakteristiky v závislosti na čase, k měření tvrdosti USB zdrojů – nabíječek, k přesnému měření odběru USB zařízení, k měření kvality napájecích kabelů a další.
Ukázka softwaru:
Parametry
| Napěťový rozsah | 0.05 – 13.5V |
| Proudový rozsah | 0.03 – 4A |
| Výkonová ztráta | až 25W |
| Připojení k PC | micro USB (součástí) |
| Rozměry | 40x76x33mm |
| Váha balení [kg]: | 0.07 kg |
Více parametrů
