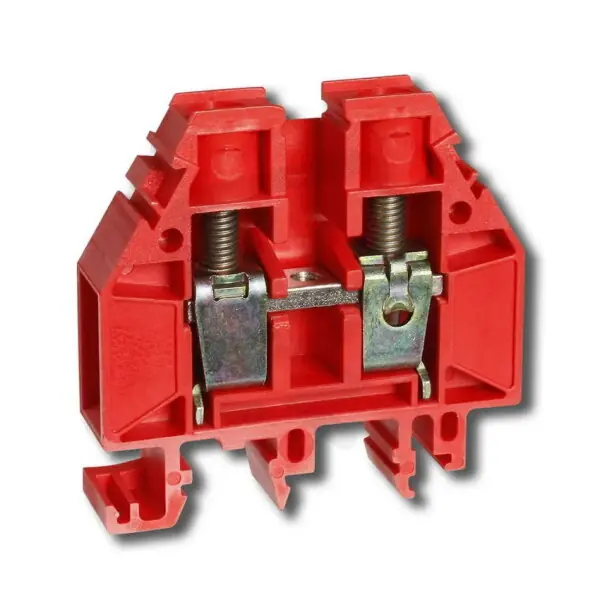

Řadová svorka RSA 16 A – červená ELEKTRO BEČOV A161166
Řadová svorka RSA 16 A – červená ELEKTRO BEČOV A161166 (EAN: 8595155001863) má 1 patro a 2 připojovací místa, je určena pro šroubové připojení a montáž na DIN lištu/G-lištu a vyžaduje ukončovací přepážku.
Podporuje připojitelný průřez laněného i vícežilového vodiče 1,516 mm² a pevného vodiče 1,525 mm², má jmenovité napětí 1000 V, jmenovitý proud 76 A, rozměry šířka 12,1 mm × výška 51,5 mm × hloubka 53 mm, izolaci z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotu -40 až 105 °C; bez ochrany Ex e a bez interně propojených fází.
Proč si vybrat tuto řadovou svorku?
- Konstruována s 1 patrem, což usnadňuje montáž v kompaktních rozvodech.
- Nabízí 2 připojovací místa pro jednoduché připojení dvou vodičů.
- Po instalaci je nutné použití ukončovací přepážky, která zajistí správné zakončení řady svorek.
- Podporuje připojení vícežilových vodičů v rozsahu 1,516 mm².
- Umožňuje připojení laněných vodičů o průřezu 1,516 mm².
- Pro pevné vodiče je vhodný průřez 1,525 mm², což rozšiřuje možnosti použití.
Interní název produktu
Řadová svorka RSA 16 A – červená
Podrobný popis produktuSvorka RSA 16 A ČV
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
