Popis

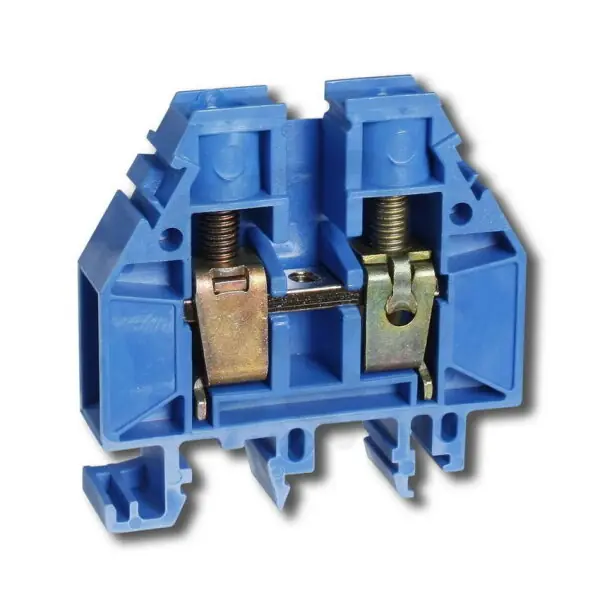

Řadová svorka RSA 16 A – tmavě modrá ELEKTRO BEČOV A161136
Řadová svorka RSA 16 A – tmavě modrá ELEKTRO BEČOV (EAN 8595155001832) nabízí barvu modrou, je jednopatrová a má 2 připojovací místa.
Umožňuje připojení vícežilových i laněných vodičů o průřezu 1,516 mm² a pevných vodičů 1,525 mm², má jmenovité napětí 1000 V a proud 76 A, připojení je šroubové a montáž na DIN lištu/G-lištu.
Těleso z termoplastu (třída hořlavosti UL94 V0) má šířku 12,1 mm, hloubku 53 mm, výšku 51,5 mm, provozní teplotu -40105 °C, vyžaduje ukončovací přepážky a nemá ochranu Ex e ani interní propojení fází.
Proč si vybrat řadovou svorku RSA 16 A?
- Kompaktní provedení v tmavě modré barvě pro snadné rozlišení okruhů.
- Jednopatrové uspořádání s 1 patrem vhodné pro standardní instalace.
- Nabízí 2 připojovací místa pro připojení dvou vodičů na jeden terminál.
- Pro správné ukončení řady vyžaduje použití ukončovací přepážky.
- Umožňuje připojení vícežilových (včetně laněných) vodičů o průřezu 1,5-16 mm2.
- Pro pevné vodiče je vhodný průřez 1,5-25 mm2.
Interní název produktu
Řadová svorka RSA 16 A – tmavě modrá
Podrobný popis produktuSvorka RSA 16 A TM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
