Popis

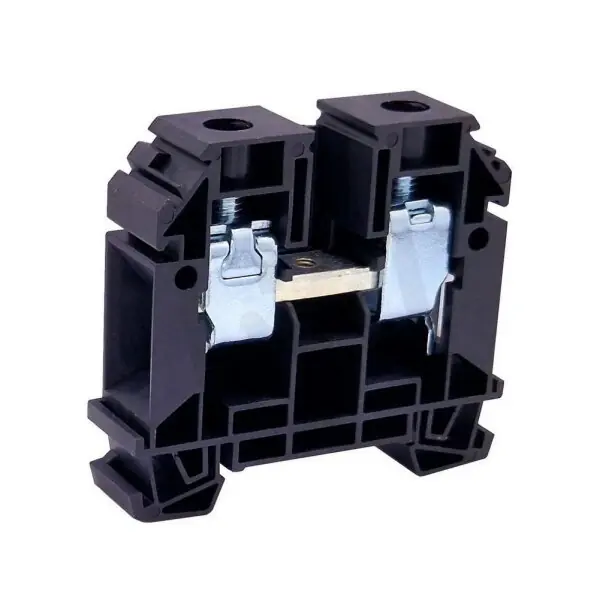

Řadová svorka RSA 35 A – černá ELEKTRO BEČOV A171181
Řadová svorka RSA 35 A – černá (EAN: 8595155001504) pro montáž na lištu DIN 35 mm s jmenovitým proudem 125 A a jmenovitým napětím 1000 V.
Poskytuje 2 připojovací místa a umožňuje připojení vodičů: pevný 2,550 mm2, laněný 2,535 mm2 a vícežilový 435 mm2 pomocí šroubového připojení.
Rozměry šířka 16,5 mm, hloubka 65 mm, výška 58,9 mm, těleso z termoplastu (UL94 V0), vyžaduje ukončovací přepážku a má ochranu proti výbuchu Ex e; fáze nejsou interně propojené.
Proč si vybrat tuto svorku?
- Má jedno patro, které šetří místo při montáži do rozvaděčů.
- Poskytuje 2 připojovací místa pro snadné zapojení dvou vodičů.
- Vyžaduje ukončovací přepážku pro bezpečné zakončení řady svorek.
- Umožňuje připojení vícežilového vodiče s průřezem 435 mm².
- Je kompatibilní s lankovými vodiči o průřezu 2,535 mm².
- Pro pevné vodiče podporuje průřez 2,550 mm².
Interní název produktu
Řadová svorka RSA 35 A – černá
Podrobný popis produktuSvorka RSA 35 A ČN
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
