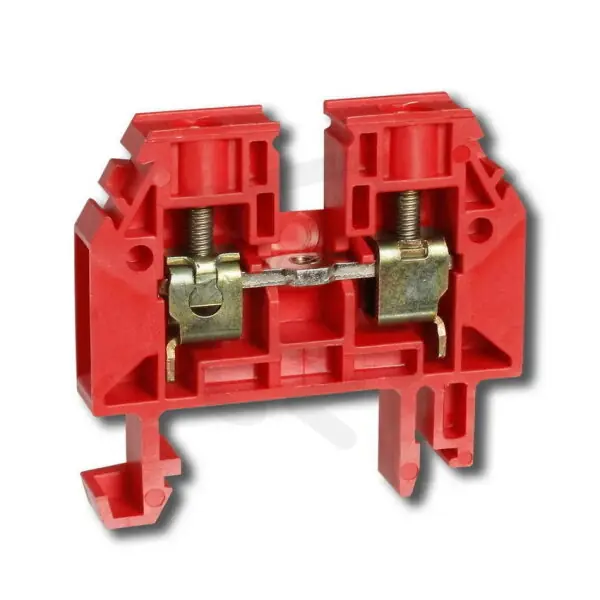

Řadová svorka RSA 6 A – červená ELEKTRO BEČOV A141161
Řadová svorka RSA 6 A – červená ELEKTRO BEČOV A141161 (EAN 8595155003683) je jednoporová svorka s 2 připojovacími místy a kompaktní šířkou 8 mm.
Umožňuje připojení pevného vodiče v rozsahu 0,510 mm² a vícežilového či laněného vodiče v rozsahu 0,56 mm², má jmenovité napětí 1000 V a proud 41 A, montuje se na lištu DIN 35 mm pomocí šroubového připojení a vyžaduje ukončovací přepážku.
Těleso je z termoplastu s třídou hořlavosti UL94 V0, provozní teplota -40 až 105 °C, rozměry hloubka 50 mm, výška 45,2 mm, bez ochrany Ex e a s interně nepropojenými fázemi.
Proč si vybrat tuto řadovou svorku?
- Dodává se v červené barvě pro snadné barevné rozlišení obvodů.
- Kompaktní jednopatrové provedení (1 patro).
- S 2 připojovacími místy pro jednoduché zapojení vstupů a výstupů.
- Umožňuje připojení pevného vodiče v průřezu 0,510 mm2.
- Podporuje vícežilové i laněné vodiče v průřezu 0,56 mm2.
- Vyžaduje ukončovací přepážku: ano.
Interní název produktu
Řadová svorka RSA 6 A – červená
Podrobný popis produktuSvorka RSA 6 A ČV
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
