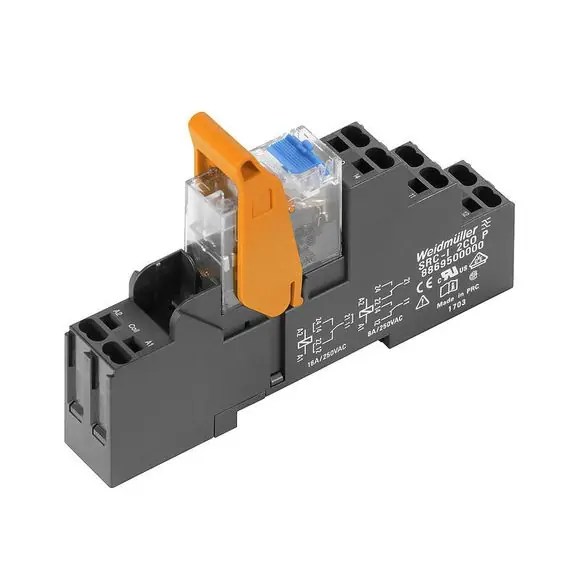

Popis
Rozměry a hmotnosti
Hloubka69,6 mmHloubka (v palcích)2,74 inchVýška98 mmVýška (v palcích)3,858 inchŠířka15,8 mmŠířka (v palcích)0,622 inchČistá hmotnost52,3 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C70 °C VlhkostRel. vlhkost 40 °C / 93 %, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Řídící strana
Jmenovité řídicí napětí24 V DC Jmenovitý proud DC31.6 mA Jmenovité výkonové údaje761 mW Odpor cívky1440± 10 % Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Strana zátěže
Rated switching voltage250 V AC Trvalý proud8 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMin. spínací výkon1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V Špičkový proud15 A / 4 s AC spínací výkon (odporový), max.2000 VA DC spínací výkon (odporový), max.192 W @ 24 V Odložení zapnutí 10 ms Odložení vypnutí 6 ms Typ kontaktu2 CO contact (AgNi) Mechanická životnostAC cívka 5 x 106 spínacích cyklů
DC cívka 10 x 106 spínacích cyklů
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciAno Verze testovacího tlačítkauzamykatelné, pouze při odstranění aretace
Testovací tlačítko bez aretace Indikátor pozice mechanického přepínačeAno Barevnýčerná
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Skupina izolačního materiáluIIIa Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 8 mm Dielektrická pevnost, kontrolní strana – strana zátěže5 kVeff / 1 min Dielektrická pevnost sousedních kontaktů2,5 kVeff / 1 min. Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Impulse withstand voltage5 kV (1.2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. certifikace (CSA), relé249409-2426937 Č. certifikace (CSA), základna249409-2295474 Č. osvědčení (DNV)TAA000011A Č. certifikace (cURus), základnaE223759
Data připojení
Metoda připojení vodičePUSH IN Délka odizolování, jmenovité připojení12 mmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,75 mm²Upínací rozsah, max.1,5 mm²Průřez vodiče, pevný, min.0,75 mm²Průřez vodiče, pevný, max.1,5 mm²Průřez připojení vodičů, jemně stáčené, min.0,75 mm²Průřez připojení vodičů, jemně stáčené, max.1,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,75 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.0,75 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,75 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.1 mm²Velikost nože0,6 x 3,5 mm
