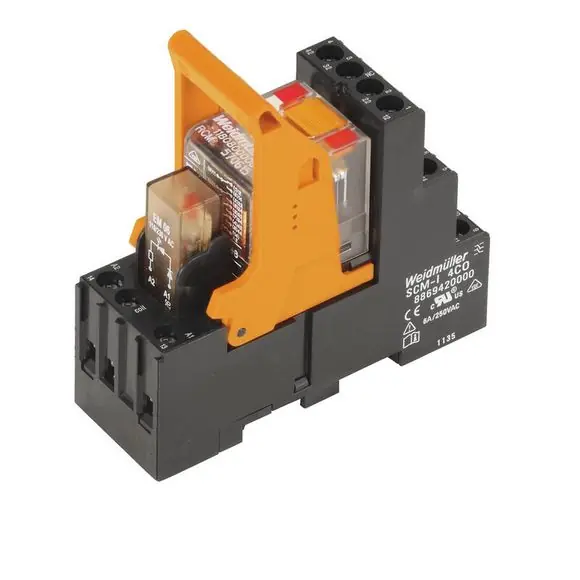

Popis
Rozměry a hmotnosti
Hloubka78,3 mmHloubka (v palcích)3,083 inchVýška77 mmVýška (v palcích)3,031 inchŠířka27,2 mmŠířka (v palcích)1,071 inchČistá hmotnost93,896 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C70 °C VlhkostRel. vlhkost 40 °C / 93 %, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Řídící strana
Jmenovité řídicí napětí24 V AC Jmenovitý proud AC55 mA Jmenovité výkonové údaje1,32 VA Odpor cívky192± 10 % Ukazatel stavuČervená LED
Strana zátěže
Rated switching voltage240 V AC Trvalý proud6 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMin. spínací výkon1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V Špičkový proud12 A / 20 ms AC spínací výkon (odporový), max.1500 VA DC spínací výkon (odporový), max.144 W @ 24 V Odložení zapnutí 15 ms Odložení vypnutí 10 ms Typ kontaktu4 CO contact (AgNi) Mechanická životnostAC cívka 20 x 106 spínacích cyklů
DC cívka 30 x 106 spínacích cyklů
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciAno Verze testovacího tlačítkaTestovací tlačítko s aretací
Testovací tlačítko bez aretace Indikátor pozice mechanického přepínačeAno Barevnýčerná
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Skupina izolačního materiáluIIIa Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 4 mm Dielektrická pevnost, kontrolní strana – strana zátěže2,5 kVeff / 1 min. Dielektrická pevnost sousedních kontaktů2 kVef / 1 min Dielektrická pevnost otevřeného kontaktu1,2 kVef / 1 min. Impulse withstand voltage5 kV (1.2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. certifikace (CSA), relé249409-2426937 Č. certifikace (CSA), základna249409-2295474 Č. osvědčení (DNV)TAA000011A Č. certifikace (cURus), reléE522350 Č. certifikace (cURus), základnaE223759
Data připojení
Metoda připojení vodičeŠroubové připojení Délka odizolování, jmenovité připojení8 mmUtahovací moment, min.0,5 NmUtahovací moment, max.0,7 NmRozsah sevření, jmenovité připojení2,5 mm²Upínací rozsah, min.1 mm²Upínací rozsah, max.2,5 mm²Průřez vodiče, pevný, min.1 mm²Průřez vodiče, pevný, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min.1 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.1 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.1 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.2,5 mm²Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.1 mm²Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.1,5 mm²Velikost noževelikost PZ1
