Popis
Detailní popis produktu
Průmyslový membránový regulátor tlaku. Je určen k přesnému nastavení výstupního tlaku stlačeného vzduchu s ohledem na požadované hodnoty připojených zařízení. Připojení G 1/2″. Maximální průtok 7320 l/min při vstupním tlaku 6,3 bar.
Popis

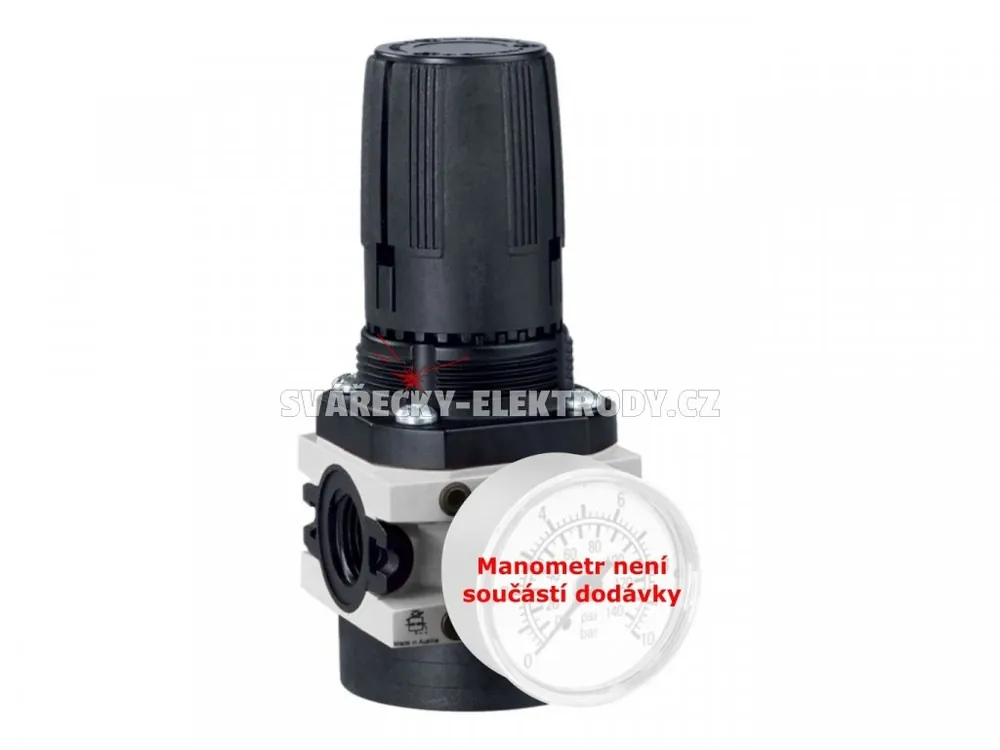

PARKER P3XRA14BNNN je membránový regulátor tlaku se sekundárním odfukem (řízeným tlakem pružiny) s kompenzací primárního tlaku a průtočného množství. Nastavovací hlavice regulátoru je vybavena aretací.
Tělo regulátoru je vyrobeno z High-Tech polymeru, ventil regulátoru je vyroben z mosazi. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 1/2″. Manometr (není součástí dodávky) lze připojit oboustranně vnitřním trubkovým závitem G 1/4″. Regulátor je možné instalovat v libovolné pozici.
Upevňovací prvky a manometr nejsou součástí dodávky.
Referenční podmínky provozu
- Vstupní tlak: 10 bar
- Výstupní tlak: 6,3 bar
- Pokles tlaku (ztráta): 1 bar
Při uvedených referenčních podmínkách je průtok vzduchu 7320 l/min. Pro průtok při jiném než výstupním tlaku (6,3 bar) je nutné kalkulovat s průtokovými charakteristikami.
Průtokové charakteristiky regulátoru P3XRA – připojení G 1/2″
Vlastnosti
- Ventil regulátoru z mosazi
- Vyrovnávací ventil tlaku pro optimální řízení toku
- Nastavovací hlavice s aretací proti pootočení
- Velká regulační přesnost
- Připojení vstup/výstup: G 1/2″ s vnitřním závitem
- Připojení manometru: G 1/4″ s vnitřním závitem
- Maximální průtok vzduchu: 7320 l/min
- Maximální vstupní tlak: 16 bar
- Provozní teplota: -10 °C až +60 °C (podmínkou dostatečně suchý vzduch, aby se pod 2 °C netvořil led)
Rozměry
- Výška: 152 mm
- Šířka: 62 mm
- Hloubka: 62 mm
- Hmotnost: 360 g
