Popis

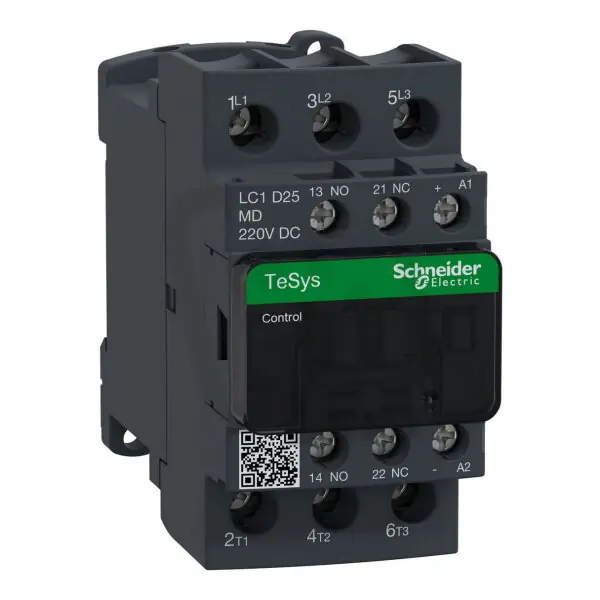

Schneider LC1D25MD Stykač 25A 1’Z‘ +1’V‘ 220V DC
Stykač Schneider LC1D25MD (EAN: 3389110356847) z produktové řady TeSys, LC1D je určen pro ovládání stejnosměrným napětím DC 220 V a nabízí 3 hlavní spínací kontakty a pomocné kontakty 1 spínací + 1 rozepínací.
Provozní proudy jsou AC-1 400 V: 40 A a AC-3 400 V: 25 A s výkonem AC-3 400 V: 11 kW, rozměry činí 45 × 85 × 101 mm a hlavní obvod má šroubové připojení (není modulární).
Proč si vybrat tento stykač?
- Má proudové zatížení 25 A, vhodné pro spínání běžných výkonových obvodů.
- Je vybaven pomocnými kontakty 1’Z‘ + 1’V‘, tedy jedním zavíracím a jedním vypínacím kontaktem.
- Pro hlavní obvody disponuje 3 spínacími kontakty.
- Nemá žádné rozpínací kontakty (0), což je důležité při návrhu zapojení.
- Ovládací napětí je 220 V DC, tedy určené pro řízení stejnosměrným napětím.
- Patří do produktové řady TeSys LC1D od Schneider Electric a je v nemodulárním provedení.
Interní název produktu
LC1D25MD St.25A 1Z +1V 220V DC
Podrobný popis produktuTeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 25 A/690 V AC-3 (11kW@400V). Poskytuje cívku 220 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
