Popis

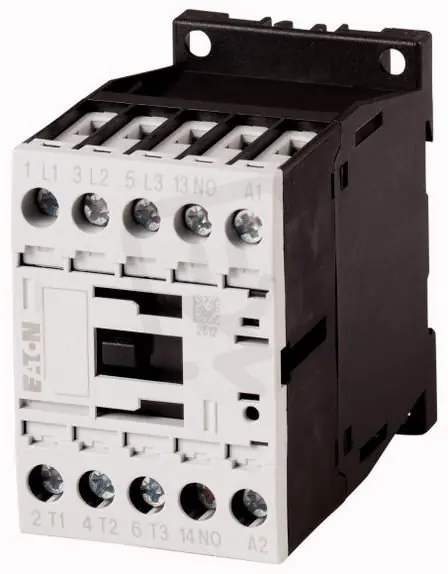

DILM12-10(24V50/60HZ) Výkonový stykač 12A AC-3 22A AC-1 1Z 24V/50HZ 24V/60HZ
Produkt DILM12-10(24V50/60HZ) (EAN 4015082768348) je výkonový stykač s ovládáním střídavým napětím 24 V AC (50/60 Hz).
Disponuje 3 spínacími kontakty a 1 pomocným spínacím kontaktem, připojení hlavního obvodu je šroubové a provedení není modulární.
Provozní proudy jsou AC-1 22 A a AC-3 12 A (AC-3 výkon 5,5 kW), v režimu AC-4 400 V: 7 A / 3 kW, provozní napětí 24690 V AC a rozměry 45×75×68 mm (š×h×v).
Proč si vybrat tento výkonový stykač?
- Umožňuje ovládání střídavým napětím s řídicím napětím 24 V AC (50/60 Hz).
- Je určen pro spínání obvodů s jmenovitým proudem 12 A (AC-3) / 22 A (AC-1).
- Disponuje 3 spínacími kontakty, vhodnými pro třífázová nebo vícenásobná zapojení.
- Neobsahuje rozpínací kontakty (0 rozpínacích kontaktů), takže se používá tam, kde nejsou požadovány rozepínací funkce.
- Má nemodulární konstrukci, klasické provedení pro standardní montáž.
Interní název produktu
DILM12-10(24V50/60HZ) Stykač 12A,1Z
Podrobný popis produktuDILM12-10(24V50/60HZ)
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
