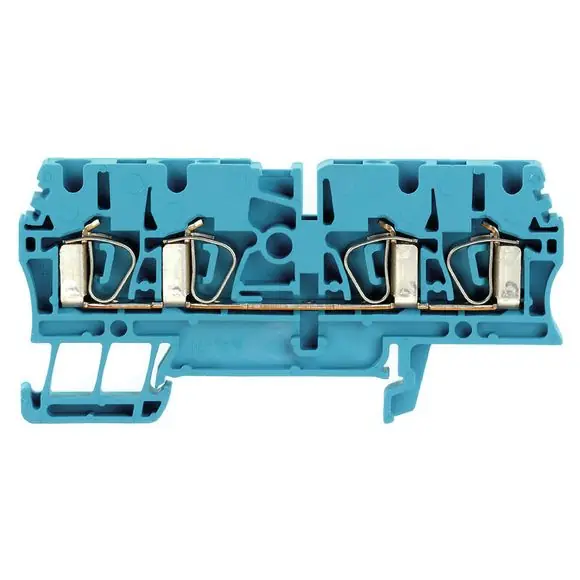

Popis
Rozměry a hmotnosti
Hloubka38,5 mmHloubka (v palcích)1,516 inchHloubka včerně DIN lišty39,5 mmVýška79,5 mmVýška (v palcích)3,13 inchŠířka5,1 mmŠířka (v palcích)0,201 inchČistá hmotnost11,66 g
Teploty
Skladovací teplota-25 °C…55 °C Okolní teplota-50 °C75 °C Trvalá provozní teplota, min.-50 °CTrvalá provozní teplota, max.120 °C
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku
|
Kolébka k bráně: |
0.825 kg CO2 eq. |
Údaje materiálu
Základní materiálWemid BarevnýModrá Klasifikace hořlavosti UL 94V-0
Údaje hodnocení IECEx/ATEX
Č. osvědčení (ATEX)DEMKO15ATEX1467U Č. osvědčení (IECEX)IECEXULD15.0008U Max. napětí (ATEX)550 V Proud (ATEX)22 A Průřez vodiče max. (ATEX)4 mm² Max. napětí (IECEX)550 V Proud (IECEX)22 A Průřez vodiče max. (IECEX)4 mm² Značení EN 60079-7Ex eb II C Gb Ex 2014/34/EU značkaII 2 G D
Specifikace systému
VerzePřipojení tažnou pružinou
pro zásuvné propojení
Jeden konec bez konektoru Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň4 Počet pólů na řadu1 Úrovně propojené interněNe PE připojeníNe Nosná lištaTS 35
Další technická data
Otevřené stranypravá Počet podobných svorek1 Typ montážePříchytka Verze testovaná ve výbušném prostředíAno
Vodiče k upevnění (další připojení)
Typ připojení, další připojeníPřipojení s kotevní svorkou
Vodiče k upevnění svorkou (jmenovité připojení)
Délka odizolování10 mmMěřidlo podle IEC 60947-1A3 Počet připojení4 Průřez propojení AWG, max.AWG 12 Průřez propojení AWG, min.AWG 30 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,05 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,05 mm²Průřez připojení vodiče, pevné jádro, max.4 mm²Průřez připojení vodiče, pevné jádro, min.0,05 mm²Průřez připojení vodičů, jemně splétané, min.0,05 mm²Průřez připojení vodičů, jemně stáčené, max.4 mm²Průřez připojení vodičů, jemně stáčené, min.0,05 mm²Průřez připojení vodičů, splétané, max.4 mm²Průřez připojení vodičů, splétané, min.0,05 mm²Směr připojenívrchol Typ připojeníPřipojení s kotevní svorkou Upínací rozsah, max.4 mm²Upínací rozsah, min.0,05 mm²Velikost nože0,6 x 3,5 mm
CSA data hodnocení
Průřez vodiče max. (CSA)12 AWG Průřez vodiče min. (CSA)26 AWG Velikost napětí B (CSA)600 V Velikost napětí C (CSA)600 V Velikost napětí D (CSA)600 V Velikost proudu B (CSA)27 A Velikost proudu C (CSA)27 A Velikost proudu D (CSA)5 A Č. osvědčení (CSA)200039-1152892
Všeobecně
Nosná lištaTS 35 Průřez propojení AWG, max.AWG 12 Průřez propojení AWG, min.AWG 30 StandardyIEC 60947-7-1
Data hodnocení
Jmenovitý průřez2,5 mm²Jmenovité napětí800 VJmenovité DC napětí800 VJmenovitý proud24 AProud při maximu vodičů27 AStandardyIEC 60947-7-1 Vnitřní odpor podle IEC 60947-7-x1,33 mJmenovité impulzní výdržné napětí8 kV Ztráta výkonu v souladu s normou IEC 60947-7-x0,77 WZávažnost znečištění3
