Popis
Jedinečné termočlánky J, K, E a N pro vysoké teploty, jsou dvakrát zabezpečeny proti otěru odolným opředením z Inconelu a opředením ze skelného vlákna. Dovolené provozní trvalé teploty do 980°C a krátkodobě až 1090°C, předurčují tyto termočlánky jako ideální snímače pro mnoho průmyslových aplikací měření vysokých teplot. Jsou například vynikající pro měření profilu pecí a topenišť.
Termočlánkové dráty o průměru 0,8 mm jsou izolovány skleněnými vlákny. Přes tato skleněná vlákna je převlečeno tkané houževnaté Inconelové opředení, pro maximální odolnost při vysokých teplotách (slitina s vysokým obsahem niklu). Pět různých provedení je k dodání v délkách 1m, 3m, ale také dle požadavku zákazníka.

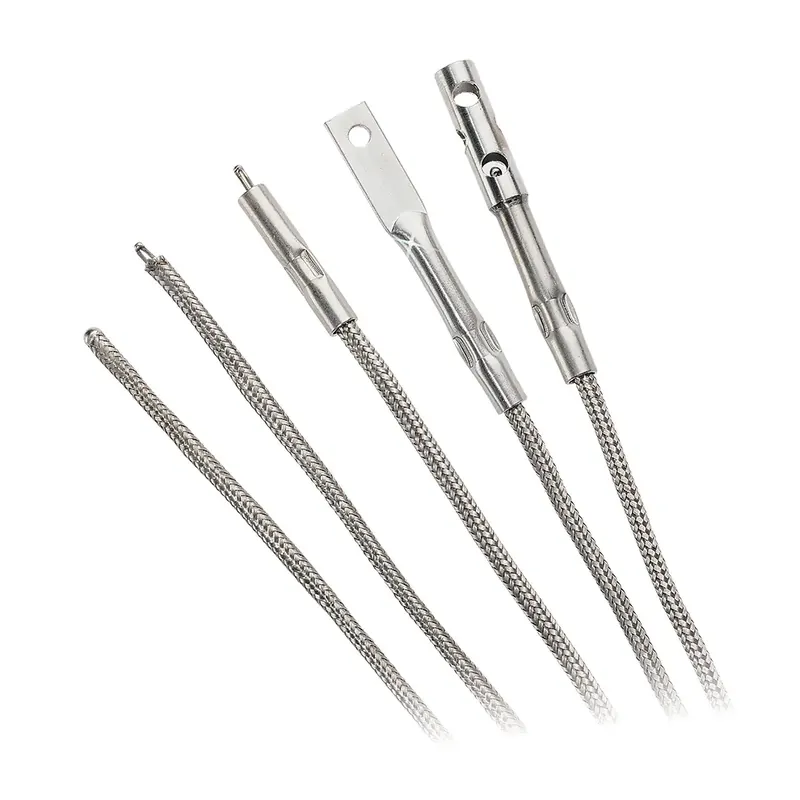

Typy měřícího spoje
| Styl 1 |
Uzemněný měřící konec přivařený k opředení z Inconelu tvoří hladký zaoblený hrot pro pro všeobecné použití v různých aplikacích. |
|
| Styl 2 | Odhalený měřící konec, pro všeobecné použití, rychlejší odezva na změnu teploty. | |
| Styl 3 |
Odhalený měřící konec s navařeným límcem z Inconelu pro uchycení sondy k povrchu nebo k jejímu upevnění do díry nebo k jakémukoliv jinému materiálu. |
|
| Styl 4 |
Uzemněný měřící konec s okem pro přišroubování k povrchu nebo zavěšení na háček. K dispozici jsou i neuzemněné provedení. Další informace vám sdělí prodejní oddělení. |
|
| Styl 5 |
Provedení s krycí trubičkou z Inconelu k ochraně odhaleného termočlánkového spoje. Tuto konstrukci lze upnout na povrch, zavěsit na háček nebo přišroubovat k povrchu pomocí průchozího otvoru na otevřeném konci ochranné trubičky. |
Typy ukončení
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
