Popis

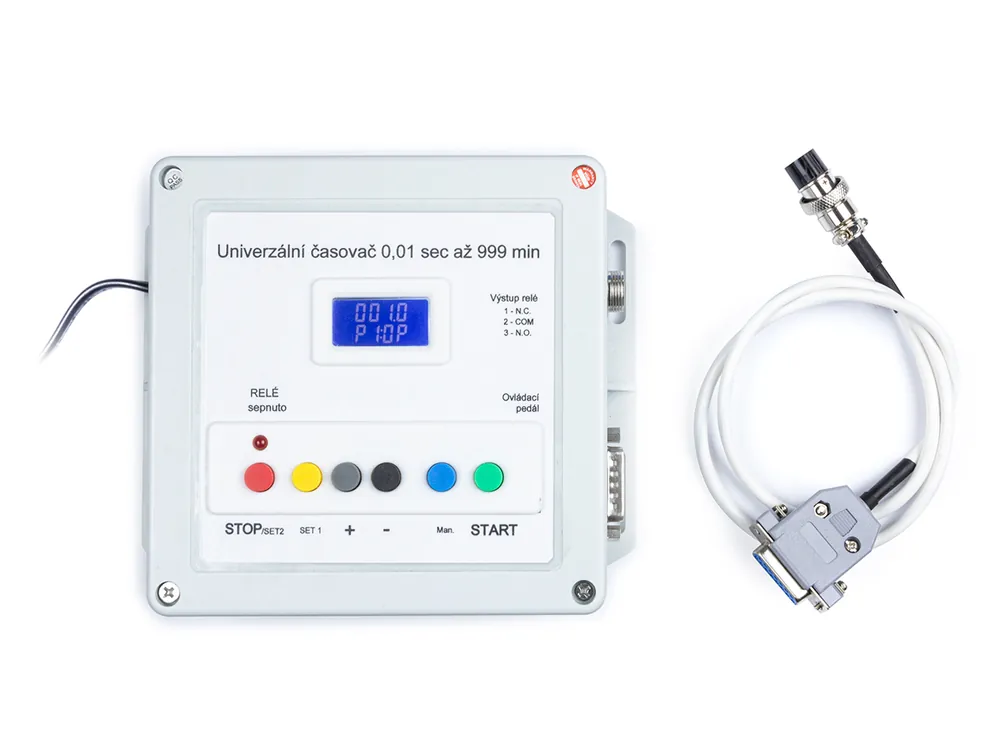

Univerzální digitální časovač 0,01sek – 999min je určen pro spouštění připojeného zařízení v přesně nastavených intervalech nebo cyklech.
Spouštění probíhá buď stisknutím pedálu, stisknutím zeleného tlačítka na čelním panelu nebo z nadřízeného systému připojeného do konektoru pedálu.
Časové intervaly je možno nastavit v několika rozsazích od jedné setiny skundy do 999 minut.
Výstupem časovače je jeden přepínací kontakt relé, který je vyveden na výstupní tří pinový konektor.
Konektor pro spouštění (nožní pedál) je typu D15, s tím, že na pinu 10 je GND a pin 11 je ovládací,
spojením těchto dvou pinů dojde ke spuštění nastaveného časového intervalu nebo cylku dle předem nataveného programu. K dispozici je několik programů od jednoduchého časovače po cyklické intervalové spínání.
Konektor pro výstup
pin 1N.C.v klidu spojeno na společný kontakt COM
pin 2COM (společný kontakt)
pin 3N.O.v klidu rozpojeno, po aktivaci časovače spojeno na COM
Obsah balení: Univerzální časovač s rozsahem od 0,01 sekundy do 999 minut, síťový napájecí kabel, redukce D15.
Parametry
| Časový spínač | 0,01sek – 999min minut ve třech rozsazích |
| Spouštění | tlačítkem, pedálem, nadřízeným systémem |
| Výstupní kanály | 1 nebo 2 (přepínací kontakt relé) |
| Maximální výstupní proud | 1 A |
| Maximální napětí na výstupu | 125 V ss, 60 V st |
| Napětí na konektoru pedálu | 12 V ss |
| Galvanické oddělení od sítě | ANO |
| Pracovní teplota | -10°C až 40°C |
| Napájecí napětí | 230 V/50 Hz |
| Příkon | 5 W |
| Jištění | tavná pojistka v napájecím zdroji |
| Rozměry (š-v-h) | 180-150-60 mm |
| Hmotnost | 0.6 kg |
| Váha balení [kg]: | 0.6 kg |
