Popis

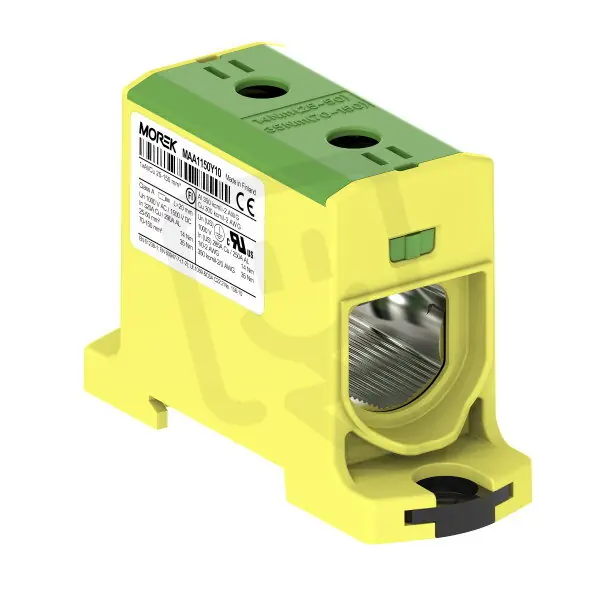

Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V (EAN: 4744397013965) pro montáž na lištu DIN 35 mm s 1 patrem a 2 připojovacími místy.
Umožňuje připojení vodičů 25150 mm2 (vícežilově) nebo lanka 25120 mm2, s jmenovitým proudem 320 A a jmenovitým napětím 1500 V.
Rozměry hloubka × šířka × výška 84 × 31 × 54 mm, barva zelená/žlutá, šroubové připojení, izolace z termoplastu, interně propojené fáze a provozní teplota -2580 °C; nevyžaduje ukončovací přepážku.
Proč si vybrat tuto řadovou svorku?
- Má jedno patro, které usnadňuje montáž v rozvaděči.
- Nabízí dvě připojovací místa pro přímé propojení dvou vodičů.
- Je v zeleno-žlutém provedení pro jasnou identifikaci ochranného vodiče.
- Je bez ukončovací přepážky, což zjednodušuje instalaci bez dodatečných dílů.
- Podporuje připojení laněných vodičů 25120 mm².
- Umožňuje připojení vícežilových vodičů 25150 mm².
Interní název produktu
Univerzální řadová svorka OTL 150-1xAl/C
Podrobný popis produktuUniverzální řadová svorka OTL 150-1xAl/Cu 25-150mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
