Popis

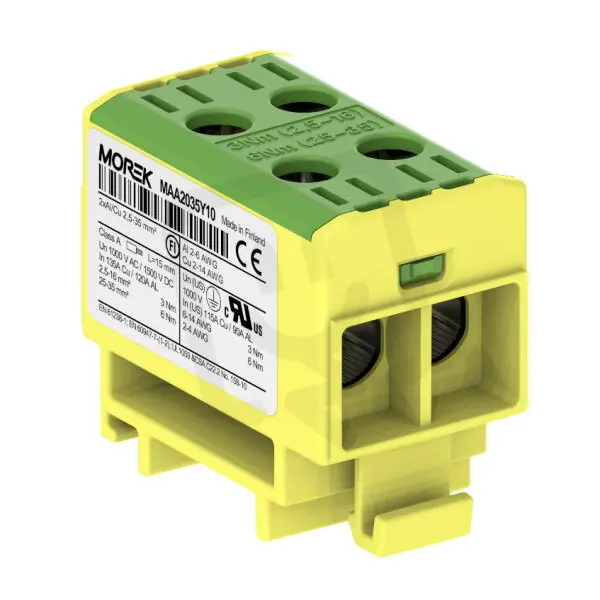

Univerzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 35-2xAl/Cu (EAN 4744397014054) v provedení zelená/žlutá nabízí 1 patro se 4 připojovacími místy a je určena pro montáž na lištu DIN 35 mm.
Podporuje vícežilové vodiče 2,535 mm2 a lanko 2,525 mm2, má jmenovité napětí 1500 V a proud 270 A, používá šroubové připojení, má rozměry hloubka 46 mm, šířka 27 mm, výška 40 mm, provozní teplotu -25 až 80 °C, je interně propojená a nevyžaduje ukončovací přepážku.
Proč si vybrat tuto univerzální řadovou svorku?
- Určena pro provoz při 1000 V, vhodná pro běžné instalační aplikace.
- Nabízí 4 připojovací místa pro snadné rozvětvení a zapojení více vedení.
- Disponuje zeleno-žlutým provedením pro jasné rozlišení ochranného vodiče.
- Nevyžaduje ukončovací přepážku, což zjednodušuje montáž a údržbu.
- Podporuje připojení vícežilových vodičů o průřezu 2,535 mm².
- Umožňuje připojení laněných vodičů v rozsahu 2,525 mm².
Interní název produktu
Univerzální řadová svorka OTL 35-2 žlut
Podrobný popis produktuUniverzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
