Popis

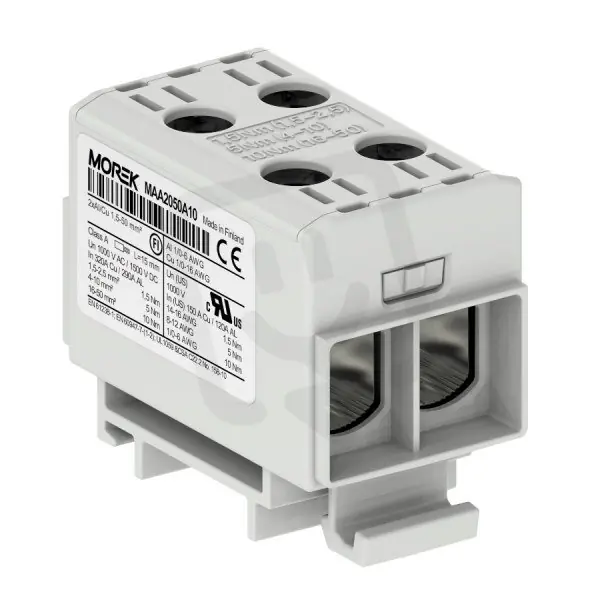

Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA2050A10
Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA2050A10 (EAN: 4744397014061) v barvě šedá s 1 patrem a 4 připojovacími místy, interně propojenými fázemi.
Umožňuje připojení vícežilových vodičů 1,550 mm² a laněných vodičů 1,535 mm² (pro lanko bez koncovky 1,535 mm²), má šroubové připojení, jmenovité napětí 1500 V a jmenovitý proud 320 A.
Rozměry 30 × 49 × 43 mm, montáž na DIN lištu 35 mm, izolace z termoplastu, provozní teplota -2580 °C; ukončovací přepážka není nutná a bez ochrany Ex e.
Proč si vybrat tuto svorku?
- Kompatibilní s hliníkovými a měděnými vodiči, přičemž je kladen důraz na pevné mechanické spojení.
- Umožňuje připojení vícežilových vodičů o průřezu 1,550 mm².
- Pro laněné vodiče podporuje průřezy 1,535 mm².
- Obsahuje jedno patro pro kompaktní uspořádání v rozváděči.
- Nabízí čtyři připojovací místa pro snadné rozbočení nebo propojení větví.
- Nevyžaduje ukončovací přepážku, což zjednodušuje montáž.
Interní název produktu
Univerzální řadová svorka OTL 50-2 šedá
Podrobný popis produktuUniverzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
