Popis

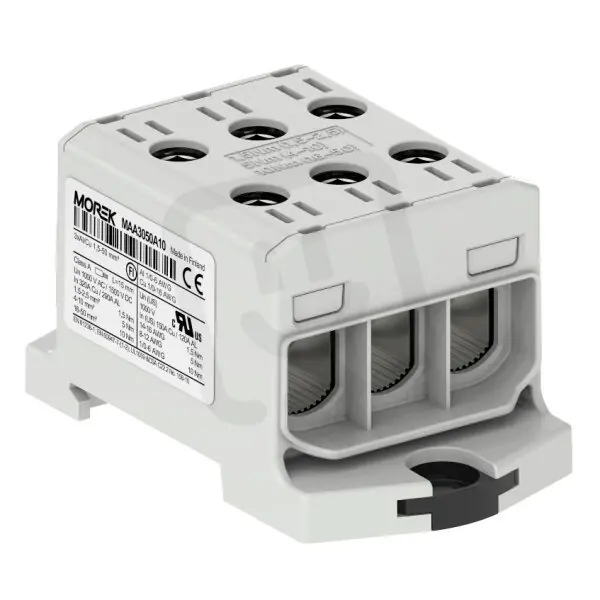

Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA3050A10
Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA3050A10 (EAN: 4744397014283) je určena pro montáž na lištu DIN 35 mm a je v šedém provedení.
Podporuje jmenovitý proud 320 A a jmenovité napětí 1500 V, připojení je šroubové pro průřez vodičů 1,550 mm2 (Al/Cu) a pro lanko 1,535 mm2, má 6 připojovacích míst a interně propojené fáze.
Tělo je z termoplastu, provozní teplota je -2580 °C, rozměry jsou hloubka 80 mm, šířka 46 mm, výška 41 mm a ukončovací přepážky nejsou vyžadovány.
Proč si vybrat tuto svorku?
- Má šedé provedení, které se snadno sladí s rozvaděčem.
- Nabízí jednopatrové provedení pro přehledné uspořádání vodičů.
- Poskytuje 6 připojovacích míst, což umožňuje připojení více obvodů na jednom článku.
- Nepotřebuje ukončovací přepážku, což zjednodušuje montáž při řazení svorek.
- Umožňuje připojení vícežilových vodičů v průřezu 1,550 mm2.
- Je vhodná pro připojení laněných vodičů v rozsahu 1,535 mm2.
Interní název produktu
Univerzální řadová svorka OTL 50-3 šedá
Podrobný popis produktuUniverzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
