Popis
Spínaný napájecí zdroj DR-24-12 s výstupním napětím 12V a proudem 2A s maximálním výkonem 24W pro instalaci do rozvaděčů na DIN lištu.
Napájecí zdroje řady DR jsou stabilizované, s pevným výstupním napětím, jsou galvanicky odděleny od sítě a používají se pro napájení řídících systémů a automatů v rozvaděčích, které pro svůj provoz potřebují stejnosměrné napětí 12V.
Tyto zdroje lze napájet v širokém napěťovém rozsahu – 100 až 240V AC / 50Hz 1.1A.
DR-24-12 nabízí pár svorkovnic pro 12V výstup.
Výstupní napětí zdroje lze kalibrovat pomocí otočného trimru v rozsahu +/-10% (cca 11 – 14V).
Sepnutí zdroje je indikováno LED diodou na předním panelu.
Zdroj neprovozujte na hranici výkonových možností. Vždy volte dostatečně dimenzovaný zdroj (+20%).
Zdroj je pasivně chlazen
Izolace třída 2
Upevnění na DIN lištu
LED indikace

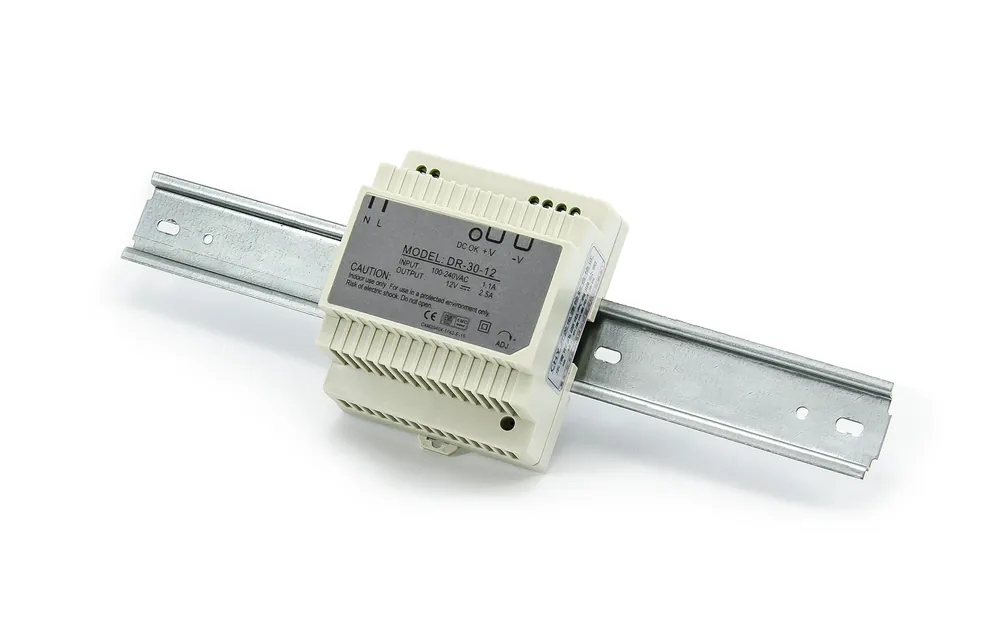

DIN lišta na obrázku není součástíParametry
| Vstupní napětí | 100-240V AC |
| Výstupní napětí (DC) | 12 V |
| Kalibrace | 11 – 14 V |
| Výstupní proud | 2 A |
| Výkon | 24 W |
| Rozměry (š-v-h) mm | 79-98-56 mm |
| Počet DIN pozic | 4,5 |
| Ochrany | proti zkratuproti přetížení |
| Váha balení [kg]: | 0.25 kg |
Více parametrů
