Popis
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Napájení s ochranou proti přepólování a s přepěťovou ochranou
Napěťový výstup 010 Vss: 1530 Vss při 10 mA
Proudový výstup: 420 mA: 930 Vss
Statická chyba měření
±0.25% z plného rozsahu při 25°C (zahrnuta chyba linearity, hystereze a reprodukovatelnosti)
Dlouhodobá stabilita (1 rok): ±0.25% z plného rozsahu
Celková chyba
70 mB ±4,5% (relativní)
140 mB ±3% (relativní)
350 mB ±1,5% (relativní i absolutní)
1-20 Bar ±1% (absolutní)
1-700 Bar ±1% (absolutní)
Poznámka: Celková chyba zahrnuje všechny chyby přesnosti, vliv teplotní stability, tolerance rozsahu i nuly
Izolační odpor (plášť snímače proti kterémukoli vodiči): 1 MOhm při 25 Vss
Životnost: 1×10^7 cyklu plného rozsahu tlaku
Krytí
IP67 nebo IP65 v závislosti na modelu, viz tabulka níže:
Bezpečné tlakové přetížení
Relativní tlak 070 mB, až do 03.5 bar: 3x rozsah snímače nebo 1.38 bar
Absolutní tlak 0350 mB, až do 020 bar: 3x rozsah snímače nebo 1.38 bar
Relativní tlak 07 bar, až do 0700 bar: 2x rozsah snímače
Nebezpečí roztržení snímače
Relativní tlak 070 mB, až do 03.5 bar: 5x rozsah snímače nebo 1.72 bar
Absolutní tlak 0350 mB, až do 020 bar: 5x rozsah snímače nebo 1.72 bar
Relativní tlak 07 bar, až do 0700 bar: 5x rozsah snímače
Rozsah teplotní kompenzace
Relativní/absolutní tlak 0-70 mB, až do 0-350 mB: 050 °C
Relativní tlak 0-1, až do 0-700 bar: -2085 °C
Absolutní tlak 0-1, až do 0-20 bar: -2085 °C
Pracovní teplota: -40 až 85 °C
Časová konstanta: 1ms
Šířka frekvenčního pásma: do 1 kHz typicky
Přípojka tlaku: s vnějším závitem G 1/4
Části ve styku s měřeným médiem
Relativní tlak 0-70 mB, až do 0-3.5 bar: 316SS nerez
Relativní tlak 0-7 bar, až do 0-700 bar: 17-4PH SS nerez
Absolutní tlak 0-350 mB, až do 0-20 bar: 316SS nerez
CE shoda: EC55022, EC55011, emisní třida A&B
IEC: 61000-2, -3, -4, -5, -6, &-9
Citlivost na otřesy: 50 g, 11 ms poloviční rázová vlna
Citlivost na vibrace: ± 20 g

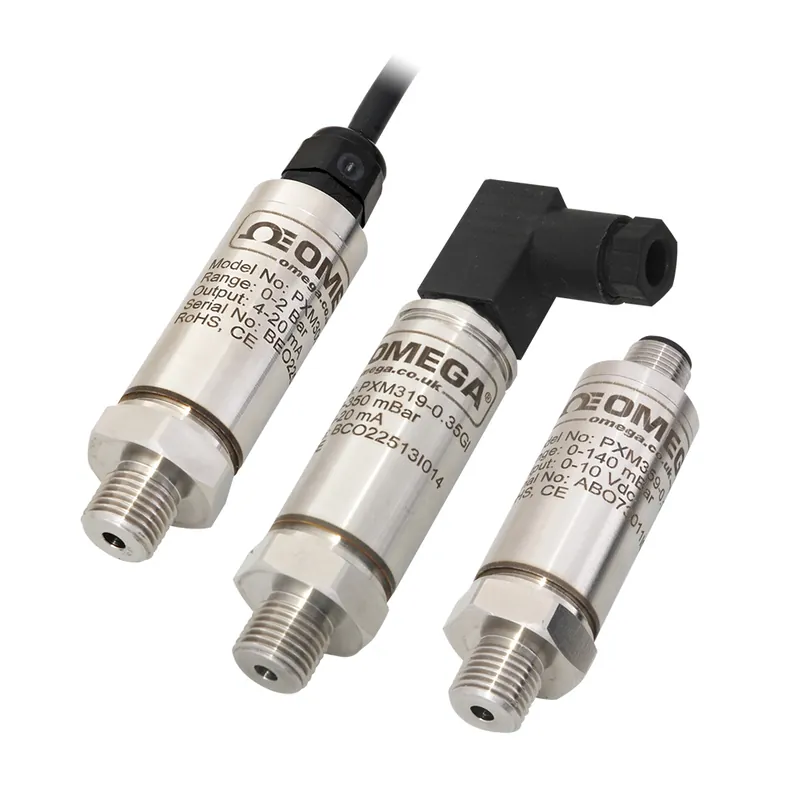

Elektrické připojení
PXM309: 2 nebo 3-vodičový kabel délky 1.5 m, výstup mA nebo 10V
PXM319: mini DIN konektor včetně protikusu konektoru
PXM359: 4-pinový konektor M12
Hmotnost: 150 g v závislosti na konfiguraci
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
Možnosti konfigurace modelu:
(1) Provedení vybrat z:
PXM309 pro provedení s kabelem
PXM319 pro provedení mini DIN
PXM359 pro provedení s konektorem M12
(2) Typ tlaku a rozsah vybrat z:
-0.35A pro absolutní 350 mbarů
-001A pro absolutní 1 bar
-002A pro absolutní 2 bary
-3.5A pro absolutní 3.5 barů
-007A pro absolutní 7 barů
-015A pro absolutní 15 barů
-020A pro absolutní 20 barů
-0.07G pro relativní 70 mbarů
-0.14G pro relativní 140 mbarů
-0.35G pro relativní 350 mbarů
-001G pro relativní 1 bar
-002G pro relativní 2 bary
-3.5G pro relativní 3.5 barů
-007G pro relativní 7 barů
-010G pro relativní 10 barů
-015G pro relativní 15 barů
-020G pro relativní 20 barů
-035G pro relativní 35 barů
-070G pro relativní 70 barů
-140G pro relativní 140 barů
-200G pro relativní 200 barů
-350G pro relativní 350 barů
-500G pro relativní 500 barů
-700G pro relativní 700 barů
(3) Výstup vybrat z:
10V pro 0 až 10 Vss
I pro 4 až 20 mA
Všechny kombinace nemusí být správné.
Kontaktujte nás pro nabídku konkrétní specifikace.
