Popis

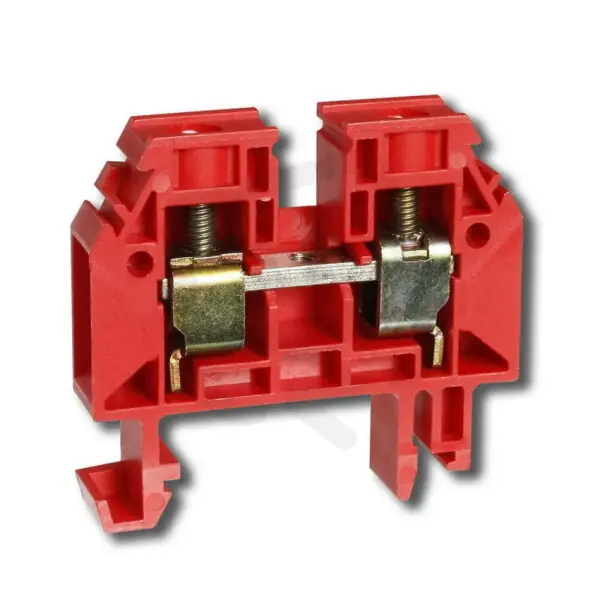

Řadová svorka RSA 10 A – červená ELEKTRO BEČOV A151161
Řadová svorka RSA 10 A – červená (EAN: 8595155003577) je 1-patrová svorka s 2 připojovacími místy, určená pro montáž na lištu DIN 35 mm se šroubovým připojením.
Umožňuje připojení pevného vodiče v průřezu 1,516 mm2 a vícežilového či laněného připojení 1,510 mm2, při jmenovitém napětí 1000 V a jmenovitém proudu 57 A.
Rozměry jsou šířka 10 mm, výška 45,2 mm a hloubka 50 mm, izolace z termoplastu (UL94 V0), provozní teplota -40105 °C, vyžaduje ukončovací přepážku, není interně propojena a nemá ochranu Ex e.
Proč si vybrat tuto svorku?
- Jednopatrová konstrukce s 1 patrem, která usnadňuje přehledné uložení vodičů.
- Nabízí 2 připojovací místa pro spolehlivé propojení obvodů.
- Podporuje připojení pevného vodiče v rozsahu 1,516 mm2.
- Pro vícežilové připojení je určen průřez 1,510 mm2.
- Umožňuje připojení lankových vodičů o průřezu 1,510 mm2.
- Pro instalaci je vyžadována ukončovací přepážka (ano).
Interní název produktu
Řadová svorka RSA 10 A – červená
Podrobný popis produktuSvorka RSA 10 A ČV
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
